Προσαρμόσιμη γραμμή επικάλυψης κυλίνδρων Πολυδιάστατη λύση επικάλυψης για διάφορες βιομηχανίες

Προσαρμόσιμη γραμμή επικάλυψης κυλίνδρων Πολυδιάστατη λύση επικάλυψης για διάφορες βιομηχανίες

Παράμετρος προϊόντος

Προτείνω:

Η γραμμή επικάλυψης κυλίνδρων είναι κατάλληλη για μεσαίου όγκου, κανονικά εργασιακά κομμάτια, όπως:

τροχούς αυτοκινήτων, πίνακες περιστροφής, φούρνους κ.λπ.

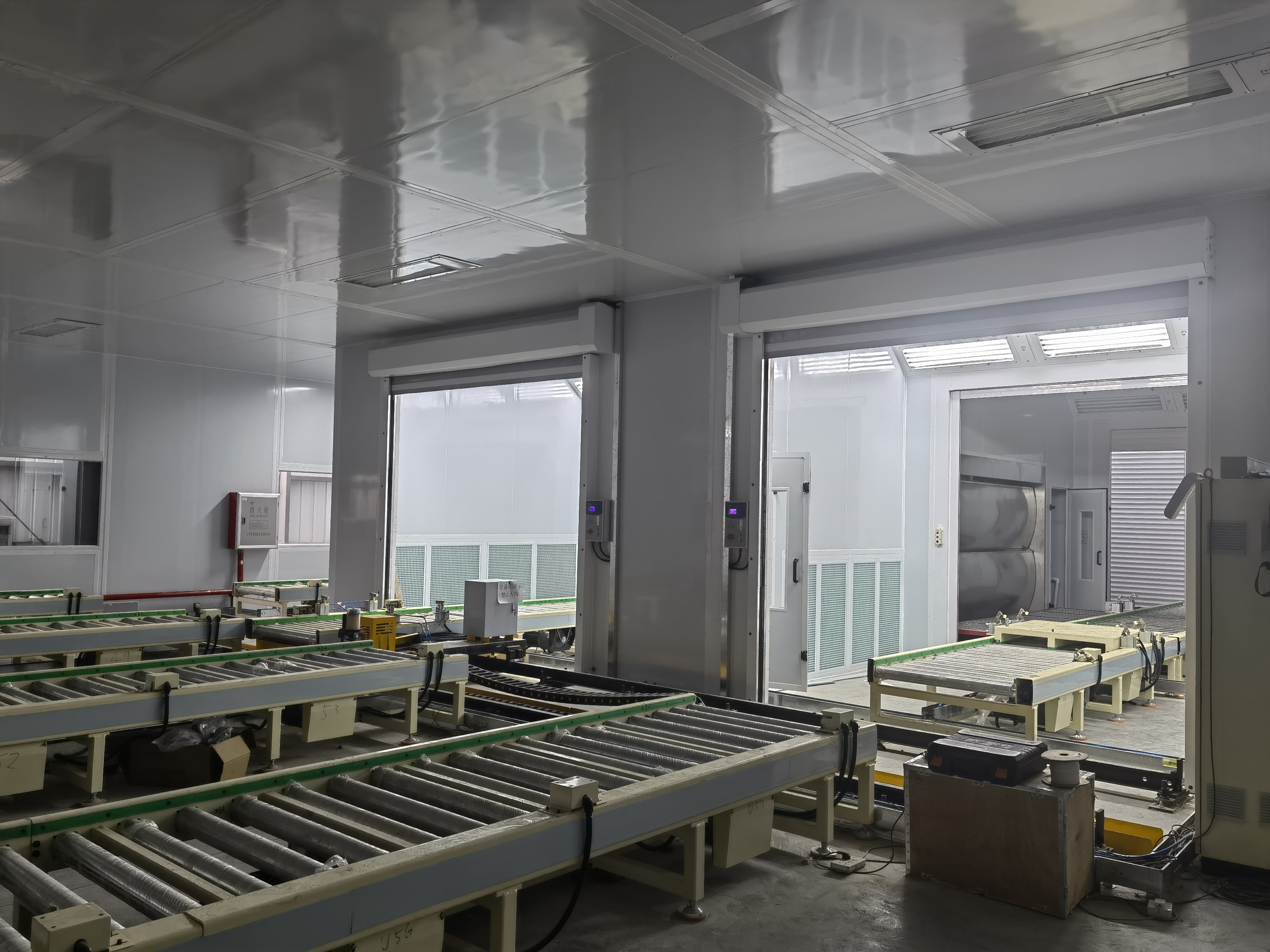

Ως ένα είδος αυτοματοποιημένου εξοπλισμού ψεκασμού, η γραμμή ψεκασμού με ψεκασμό περιέχει κυρίως έξι κύρια στοιχεία: εξοπλισμό προεπεξεργασίας, εξοπλισμό ψεκασμού, φούρνο,

σύστημα πηγής θερμότητας, σύστημα ηλεκτρονικού ελέγχου, γραμμή μεταφοράς κυλίνδρων κλπ. Μπορεί να τοποθετήσει το εργασιακό κομμάτι στο εργαλείο της γραμμής μεταφοράς,και να στείλει το εργασιακό κομμάτι στην περιοχή ψεκασμού για ψεκασμό μέσω της περιστροφής του κυλίνδρουΗ γραμμή των κυλίνδρων γενικά

Κάθε σταθμός διαθέτει ένα χειροκίνητο κουμπί ελέγχου και κάθε σταθμός

Το σύνολο της γραμμής υιοθετεί έλεγχο PLC, ρυθμιστική ταχύτητα χωρίς βήματα και είναι εξοπλισμένο με

πολλαπλά ανιχνευτικά επαγωγής και κουμπιά ελέγχου.

Ο ηλεκτρικός κυλίνδρος είναι ένας νέος τύπος εξοπλισμού οδήγησης στο οποίο ο κινητήρας και ο μειωτικός μηχανισμός τοποθετούνται μέσα στο σώμα του κυλίνδρου.

Αντικατάσταση των παραδοσιακών κινητήρων και των χωριστών εξοπλισμών κίνησης με μειωτικούς μηχανισμούς

Οδήγηση τροχόσπιτο.

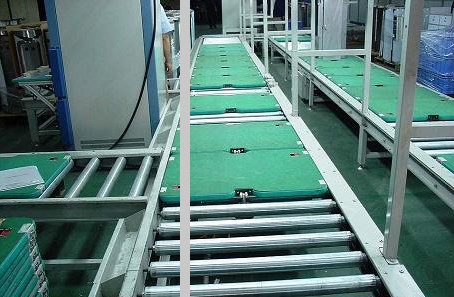

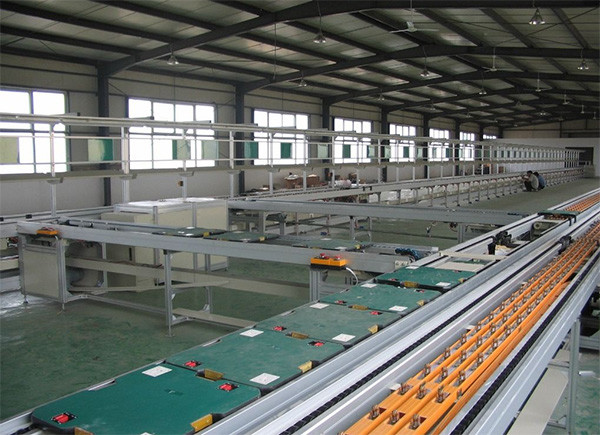

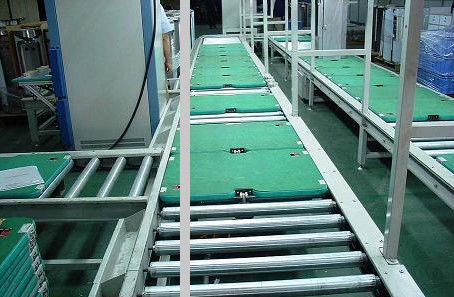

Ηλεκτρική δομή μεταφορέα κυλίνδρων

Το σιδηροδρομικό πλαίσιο: Είναι κατασκευασμένο από λωρίδες καμπυλωμένου χάλυβα με πάχος άνω του

Η προδιαγραφή είναι 160×60mm.

το ύψος εγκατάστασης των πλευρικών πλάκων δεν υπερβαίνει το πάχος της κάτω πλάκας εργαλείου και δεν παρεμβαίνει στη περιστροφή της πλάκας εργαλείου.

β. Στενά πόδια σωλήνα: τετράγωνο προφίλ, προδιαγραφές μεγαλύτερες από 80 × 50 mm, ρυθμιζόμενο ύψος για να εξασφαλίζεται επαρκής αντοχή στήριξης

γ. Απαιτήσεις διαμόρφωσης τροχιάς κυλίνδρων

1 Όλοι οι κυλίνδροι πρέπει να είναι καλά επεξεργασμένοι και να μην έχουν ελαττώματα που μπορεί να προκαλέσουν

Οι κυλίνδροι είναι κατασκευασμένοι από αδιάβροχους σωλήνες χάλυβα με πάχος τοιχώματος ≥ 6 mm.

2Τα ρυμουλκούμενα χρησιμοποιούν όλα ρυμουλκούμενα υψηλής ποιότητας, διπλής όψεως σφραγισμένα υψηλής ποιότητας

και όλα τα ρουλεμάν χρησιμοποιούν πρώτα τα τυποποιημένα ρουλεμάν.

3Η αλυσίδα κυλίνδρων υιοθετεί ένα τροχονόμετρο από χάλυβα.Το τροχονόμετρο ταιριάζει καλά με την αλυσίδα και ο κυλίνδρος λειτουργεί ομαλά.

Το ύψος του κάλυψης του τροχού είναι 3-4 mm χαμηλότερο από την επιφάνεια εργασίας του κυλίνδρου.

4 Η κατώτερη αλυσίδα του κυλίνδρου χρησιμοποιείται για την έλξη.

οι πλευρές του κυλίνδρου είναι αφαιρέσιμες και η διαφορά ύψους μεταξύ τριών κυλίνδρων είναι

όχι περισσότερο από 2 mm.

5Η αλυσίδα υιοθετεί εγχώρια αλυσίδα υψηλής ποιότητας.

Η αλυσίδα υιοθετεί λειτουργία χειροκίνητης έντασης.

Το σύνολο των καλωδίων έχει σταθερή δομή και όμορφη εμφάνιση.

επαρκής αντοχή κατά το φορτίο και εξασφαλίζει συνεχή παραγωγή.

7 Η πλάκα εργαλείου πρέπει να βρίσκεται σε ομαλή μετάβαση κατά τη διάρκεια της διαδικασίας εργασίας και ο θόρυβος όλων των εξοπλισμών και των μηχανισμών κίνησης τους δεν πρέπει να υπερβαίνει τα 75 dB κατά τη διάρκεια της λειτουργίας.

εργασιακή διαδικασία.

Ο τροχός ισχύος προσαρμόζεται σύμφωνα με τις παραμέτρους που απαιτούνται από το μέρος Α.
