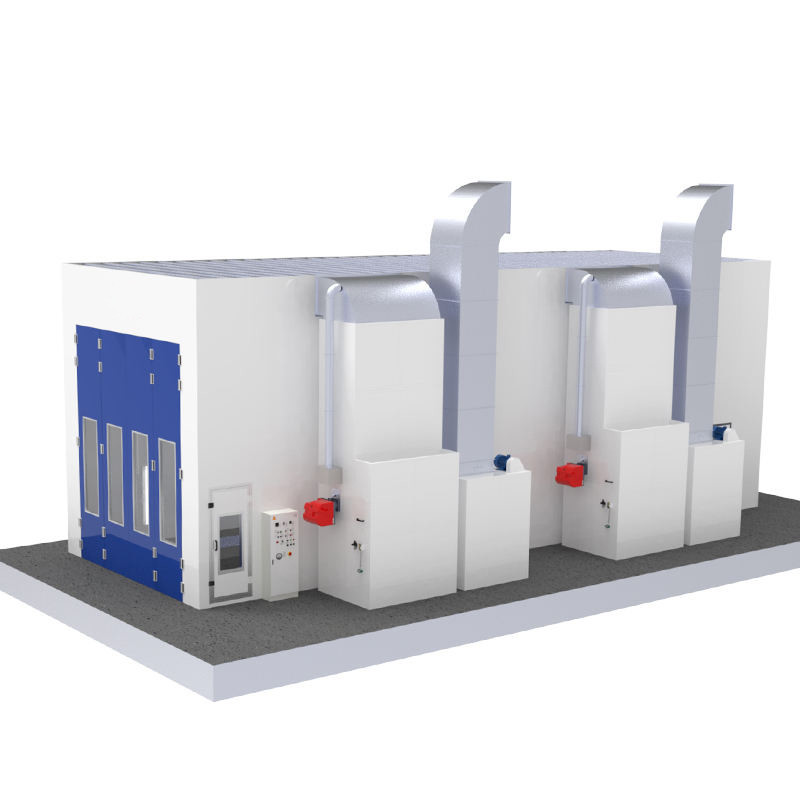

Βιομηχανική θέση σταθμός ψεκασμού με ανθεκτική κατασκευή για εφαρμογές βαριάς χρήσης
Το υπόγειο του σπιτιού ψεκασμού διαθέτει δύο σειρές από 30x4 επίπεδα σιδερένια και 8 στροβιλισμένα σιδερένια πέλματα δαπέδου (24 κομμάτια)
Η σχεδίαση αυτή βελτιώνει την ροή του αέρα και τον εξαερισμό
Η ανθεκτική κατασκευή του υπόγειου
Υποστηρίζει το βάρος των μεγάλων οχημάτων και των εξαρτημάτων, παρέχοντας σταθερή βάση για όλες τις εργασίες βαφής.
|
Μέσα.
διάσταση
|
15000 × 5000 × 5000 mm (L × W × H) |
|
εξωτερικό
διάσταση
|
15130 × 6890 × 5600 mm (L × W × H) |
| Στο υπόγειο |
Υπάρχουν 2 σειρές από 30x4 επίπεδα σιδήρου + ₹8 στροβιλισμένα ατσάλινα στρώματα δαπέδου (24 κομμάτια) και στις δύο πλευρές του εδάφους (προαιρετική εξάτμιση πλευρικών τοίχων) |

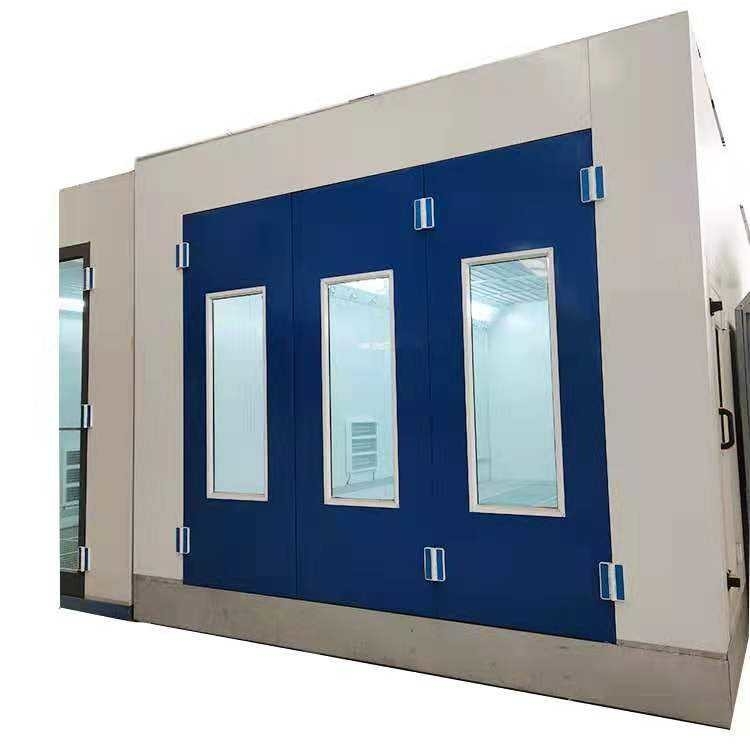

| μπροστινή πόρτα |
Μέγεθος πόρτας: 4000 × 4600mm (W × H), τεντωμένη πόρτα από φύλλο μετάλλου, 4 φύλλα πόρτας, τετράγωνο τεντωμένο γυάλινο παράθυρο, γέμιση: EPS. (Η γέμιση μπορεί να ρυθμιστεί,και η πύλη μπορεί να είναι εξοπλισμένη με ηλεκτρικό κυλιόμενο παράθυρο) |
| λειτουργική πόρτα |
2 σετ, μεγέθους πόρτας λειτουργίας: 800×2000mm (W×H), εφοδιασμένα με
κλειδαριά πίεσης και παράθυρο παρατήρησης από γυαλί
|
| Πίνακα τοίχου |
Επεξεργασμένο υλικό EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 70mm,
πάχος πλάκας χάλυβα χρώματος: 0,426 mm, λευκή, με σφραγισμένες από τις δύο πλευρές άκρες από χάλυβα (βράχο, PU προαιρετικά)
|
| οροφή |
Πίνακα τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 50mm,
πάχος πλάκας χάλυβα χρώματος: 0,426 mm, λευκή, με σφραγισμένες από τις δύο πλευρές άκρες από χάλυβα (βράχο, PU προαιρετικά)
|

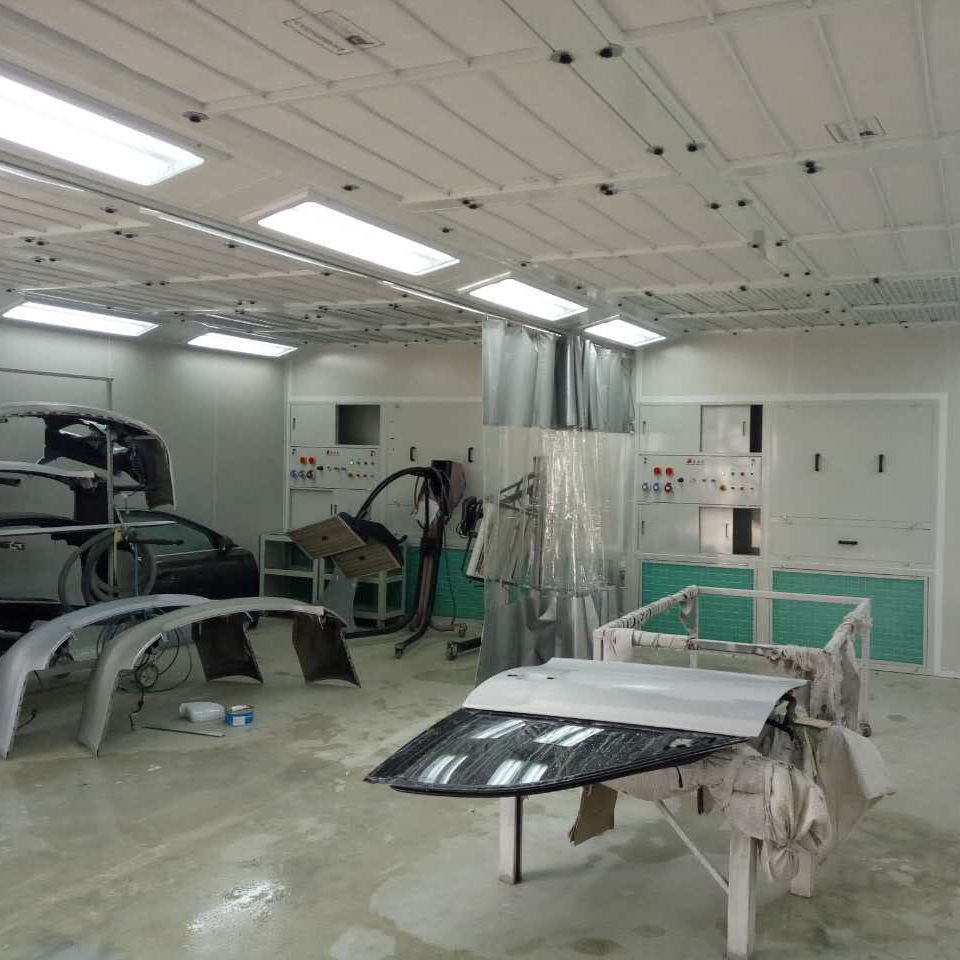

| φωτισμός |
Πάνω φωτισμός: 20 ομάδες × 4 τεμάχια = 80 τεμάχια λαμπτήρες 18W
Φωτισμός ζώνης: 22 ομάδες × 4 τεμάχια = 88 τεμάχια λαμπτήρες 18W, LED
σωλήνες λαμπτήρα, φωτεινό κουτί ασφαλείας από έκρηξη
Φωτισμός ≥1000Lux
|
|
Αεροπορική μονάδα
εγκατάσταση
|
Εισροή αέρα από την πλευρά, εξάτμιση από το πίσω μέρος, τετράγωνος σωλήνας
συγκόλληση + πλαισίωμα από αλουμίνιο, λευκή μπογιά, υψηλής αντοχής, μηχανική μάσκα 20 mm πάχους από πετρώδες μαλλί
|
|
Μακιγιάζ
Ενότητα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 2 εξωτερικούς κυλινδρικούς κεντρώους ανεμιστήρες διπλής εισόδου, ισχύς ενός κινητήρα: 7.5KW, συνολική ροή: 40000m3 / h, ταχύτητα ανέμου χωρίς φορτίο: 0.25m/s, ατμόσφαιρα παροχής αέρα με αντλία ρυθμίσεως,∆ιακόλωση ∆ιακόλωση ∆ιακόλωση ∆ιακόλωση. |
|
Εξαντλημένος.
Ενότητα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 1 κεντρώο ανεμιστήρα διπλής εισόδου, τροχαία κίνηση, ισχύς ενός κινητήρα: 11KW, συνολική ροή: 4000m3 / h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s, ατμιστήρας χειροκίνητης ρύθμισης καυσαερίων. |
|
Θέρμανση
Σύστημα
(2 σετ)
|
Κάθε ομάδα είναι εξοπλισμένη με καυστήρα ντίζελ Riello RG5S
μέγιστη θερμική ισχύς 26.000KW· εξοπλισμένο με θερμομεταλλευτικό φούρνο από ανοξείδωτο χάλυβα 304· βαφή αύξησης θερμοκρασίας: 20°C (από 0°C έως 20°C στην κατάσταση ψεκασμού) · βαφή ψήσιμης:10-15 λεπτά (από 20° έως 60oС) κατάσταση της μπογιάς. (θέρμανση φυσικού αερίου, ηλεκτρική θέρμανση
θέρμανση σωλήνα και θέρμανση υπέρυθρου φανού ψύξης μπορεί να επιλεγεί)
|
|
διήθηση
Σύστημα
|
Αεροδιαφόρος πρωτογενής βαμβάκι φίλτρου: επίπεδο EN 779: G3
2 διήθηση χαμηλής απόδοσης: πλήρης βάθους τρισδιάστατης βισκόζης, επίπεδο EN799: F5,
3 Φιλτράρισμα βαμβακερών κουβέρτων ανθεκτικών στη βαφή από γυάλινες ίνες: EN 779 Επίπεδο: G3.
4- Διύλιση σωματιδίων ενεργού άνθρακα: προσρροφά το βενζόλιο και το ξύλιο στα καυσαέρια
|
| Ηλεκτρονικό σύστημα ελέγχου |
Χρωματισμός με ψεκασμό, ψεκασμός με ψεκασμό, χρώμα μαγειρέματος, ρυθμισμός του χρόνου ξήρανσης, διακόπτης φωτισμού, φωτιστικό δείκτη βλάβης, ρυθμιστής θερμοκρασίας, διακόπτης ρεύματος, διακόπτη έκτακτης ανάγκης, χρονόμετρο,Περιοριστής θερμοκρασίας, αμπερόμετρο, βολτμέτρο, μετρητή πίεσης, συναγερμό πίεσης |
|
Αγωγός
Σύστημα
|
Κάθε ομάδα τροφοδοσίας και εξάτμισης αέρα είναι εφοδιασμένη με 4 τμήματα με 10 00 x 10 00 x 1000 mm ευθεία αέρας, 1 τμήμα με 10 00 x 10 00 mm 90° αγκώνα και 1 τμήμα με 10 00 x 10 00 mm 45° αγκώνα. |
| συνολική ισχύς |
56KW. |

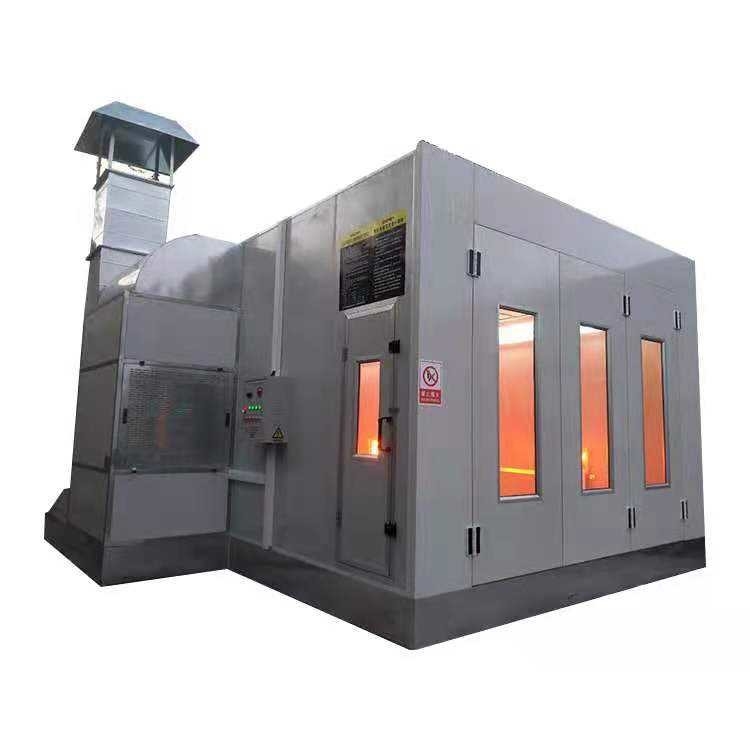

Η μεγάλης κλίμακας καμπίνα ψεκασμού αυτοκινήτων έχει σχεδιαστεί για να καλύπτει διαφορετικές ανάγκες με κορυφαίες τεχνικές προδιαγραφές
Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (L × W × H),(Μπορεί να προσαρμοστεί)
ενώ το εξωτερικό μετρά 7000 × 5350 × 3400 mm (L × W × H). (Μπορεί να προσαρμοστεί)Το ανθεκτικό υπόγειο
Διαθέτει γλαντισμένο φύλλο κάμψης, υποστηριζόμενο από τετράγωνους σωλήνες και ένα στρώμα δαπέδου, εξασφαλίζοντας μια συνολική φορτία
χωρητικότητα 2,4 τόνων, ρυθμιζόμενη ανάλογα με την ανάγκη.
Η κύρια μπροστινή πόρτα, 3000 × 2600 mm (W × H), έχει τρία φύλλα με τετράγωνο θραυστημένο γυάλινο παράθυρο και γέμιση EPS.
Μια πρόσθετη πόρτα λειτουργίας, μεγέθους 800 × 2000 mm (W × H), περιλαμβάνει κλειδαριά υπό πίεση και παράθυρο παρατήρησης.
Οι τοίχοι των περίπτωσης είναι από EPS και η τζαλβανισμένη οροφή είναι ανθεκτική με προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 πάνω και 16 λυχνίες LED.
Το ολοκληρωμένο σύστημα φιλτραρίσματος εξασφαλίζει ότι η θερμοκρασία του θερμοκηπίου είναι υψηλότερη από τη θερμοκρασία του θερμοκηπίου.
Το σύστημα ηλεκτρονικού ελέγχου παρέχει ακριβή έλεγχο της λειτουργίας.
Η απαίτηση είναι 17kW. (Μπορεί να προσαρμοστεί)
