Βιομηχανική στάθμη σταθμός ψεκασμού με μπροστινή πόρτα και πόρτες εργασίας για ανθεκτική κατασκευή

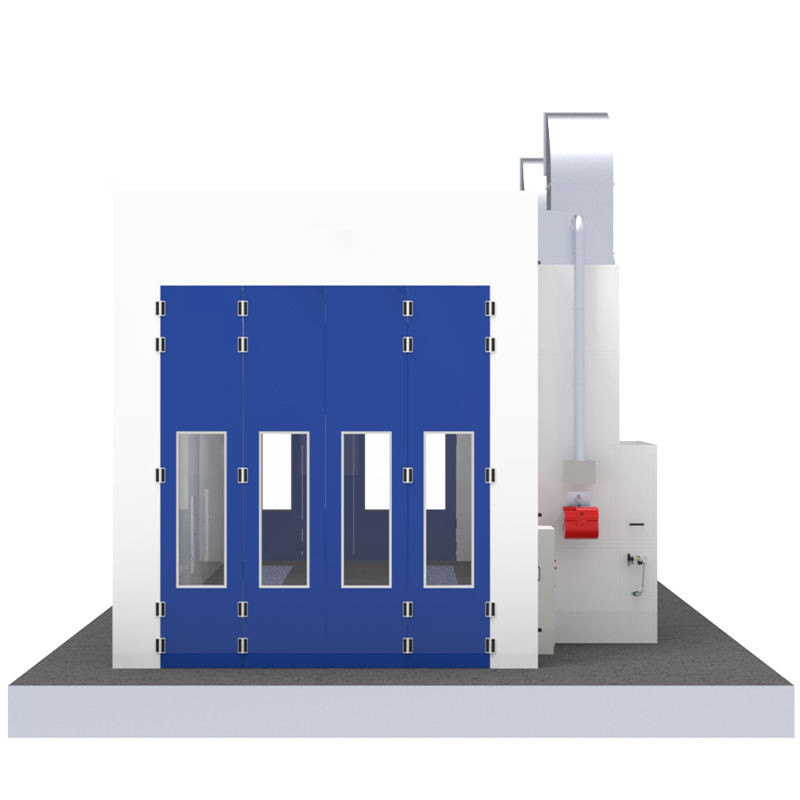

Το θάλαμο ψεκασμού μεγάλου μεγέθους είναι εξοπλισμένο με μπροστινή πόρτα μεγέθους 4000 × 4600 mm (W × H) με κάμψη φύλλου μετάλλου,
Η συσκευή περιλαμβάνει δύο πόρτες λειτουργίας μεγέθους
800 × 2000 mm (W × H) με κλειδαριά υπό πίεση και γυάλινα παράθυρα παρατήρησης.
βελτίωση της ασφάλειας και της αποδοτικότητας της διαδικασίας βαφής.
|
Μέσα.
διάσταση
|
15100 × 6000 × 6000 mm (L × W × H) |
|
εξωτερικό
διάσταση
|
15230 × 6990 × 6600 mm (L×W×H) |
| Στο υπόγειο |
Υπάρχουν 2 σειρές από 30x4 επίπεδα σιδήρου + ₹8 στροβιλισμένα ατσάλινα πλέγματα δαπέδου (24 κομμάτια) στις δύο πλευρές του εδάφους (προαιρετική εξάτμιση πλευρικών τοίχων) |
| μπροστινή πόρτα |
Μέγεθος πόρτας: 4000 × 4600mm (W × H), τεντωμένη πόρτα από φύλλο μετάλλου, 4 φύλλα πόρτας, τετράγωνο τεντωμένο γυάλινο παράθυρο, γέμιση: EPS. (Η γέμιση μπορεί να ρυθμιστεί,και η πύλη μπορεί να είναι εξοπλισμένη με ηλεκτρικό κυλιόμενο παράθυρο) |
| λειτουργική πόρτα |
2 σετ, μεγέθους πόρτας λειτουργίας: 800×2000mm (W×H), εφοδιασμένα με
κλειδαριά πίεσης και παράθυρο παρατήρησης από γυαλί
|
| Πίνακα τοίχου |
Επεξεργασμένο υλικό EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 70mm,
πάχος πλάκας χάλυβα χρώματος: 0,426 mm, λευκή, με σφραγισμένες από τις δύο πλευρές ατσάλινες άκρες.
|
| οροφή |
Πίνακα τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 50mm,
πάχος πλάκας χάλυβα χρώματος: 0,426 mm, λευκή, με σφραγισμένες από τις δύο πλευρές ατσάλινες άκρες.
|
| φωτισμός |
Πάνω φωτισμός: 20 ομάδες × 4 τεμάχια = 80 τεμάχια λαμπτήρες 18W
Φωτισμός ζώνης: 22 ομάδες × 4 τεμάχια = 88 τεμάχια λαμπτήρες 18W, LED
σωλήνες λαμπτήρα, φωτεινό κουτί ασφαλείας από έκρηξη
Φωτισμός ≥1000Lux
|
|

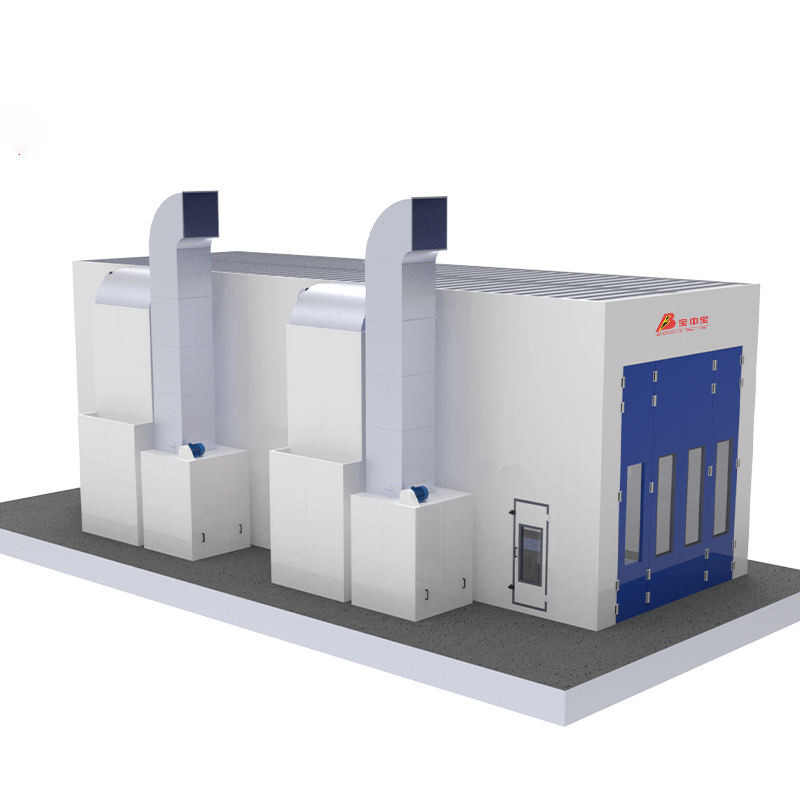

Αεροπορική μονάδα
εγκατάσταση
|
Εισροή αέρα από την πλευρά, εξάτμιση από το πίσω μέρος, τετράγωνος σωλήνας
συγκόλληση + πλαισίωμα από αλουμίνιο, λευκή μπογιά, υψηλής αντοχής, μηχανική μάσκα 20 mm πάχους από πετρώδες μαλλί
|
|
Μακιγιάζ
Ενότητα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 2 εξωτερικούς κυλινδρικούς κεντρώους ανεμιστήρες διπλής εισόδου, ισχύς ενός κινητήρα: 7.5KW, συνολική ροή: 40000m3 / h, ταχύτητα ανέμου χωρίς φορτίο: 0.25m/s, ατμόσφαιρα παροχής αέρα με αντλία ρυθμίσεως,∆ιακόλωση ∆ιακόλωση ∆ιακόλωση ∆ιακόλωση. |
|
Εξαντλημένος.
Ενότητα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 1 κεντρώο ανεμιστήρα διπλής εισόδου, τροχαία κίνηση, ισχύς ενός κινητήρα: 11KW, συνολική ροή: 4000m3 / h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s, αντλία χειροκίνητης ρύθμισης καυσαερίων. |
|
Θέρμανση
Σύστημα.
(2 σετ)
|
Κάθε ομάδα είναι εξοπλισμένη με καυστήρα ντίζελ Riello RG5S
μέγιστη θερμική ισχύς 26.000KW· εξοπλισμένο με θερμομεταλλευτικό φούρνο από ανοξείδωτο χάλυβα 304· βαφή αύξησης θερμοκρασίας: 20°C (από 0°C έως 20°C στην κατάσταση ψεκασμού) · βαφή ψήσιμης:10-15 λεπτά (από 20° έως 60oС) κατάσταση της μπογιάς. (θέρμανση φυσικού αερίου, ηλεκτρική θέρμανση
θέρμανση σωλήνα και θέρμανση υπέρυθρου φανού ψύξης μπορεί να επιλεγεί)
|
|
διήθηση
Σύστημα
|
Αεροδιαφόρος πρωτογενής βαμβάκι φίλτρου: επίπεδο EN 779: G3
2 διήθηση χαμηλής απόδοσης: πλήρης βάθους τρισδιάστατης βισκόζης, επίπεδο EN799: F5,
3 Φιλτράρισμα βαμβακερών κουβέρτων ανθεκτικών στη βαφή από γυάλινες ίνες: EN 779 Επίπεδο: G3.
4- Διύλιση σωματιδίων ενεργού άνθρακα: προσρροφά το βενζόλιο και το ξύλιο στα καυσαέρια
|
| Ηλεκτρονικό σύστημα ελέγχου |
Χρωματισμός με ψεκασμό, ψεκασμός με ψεκασμό, χρώμα μαγειρέματος, ρυθμισμός χρόνου ξήρανσης, διακόπτης φωτισμού, δείκτης λάθους, ρυθμιστής θερμοκρασίας, διακόπτης ρεύματος, διακόπτη έκτακτης ανάγκης, χρονόμετρο,Περιοριστής θερμοκρασίας, αμπερόμετρο, βολτμέτρο, μετρητή πίεσης, συναγερμό πίεσης |
|

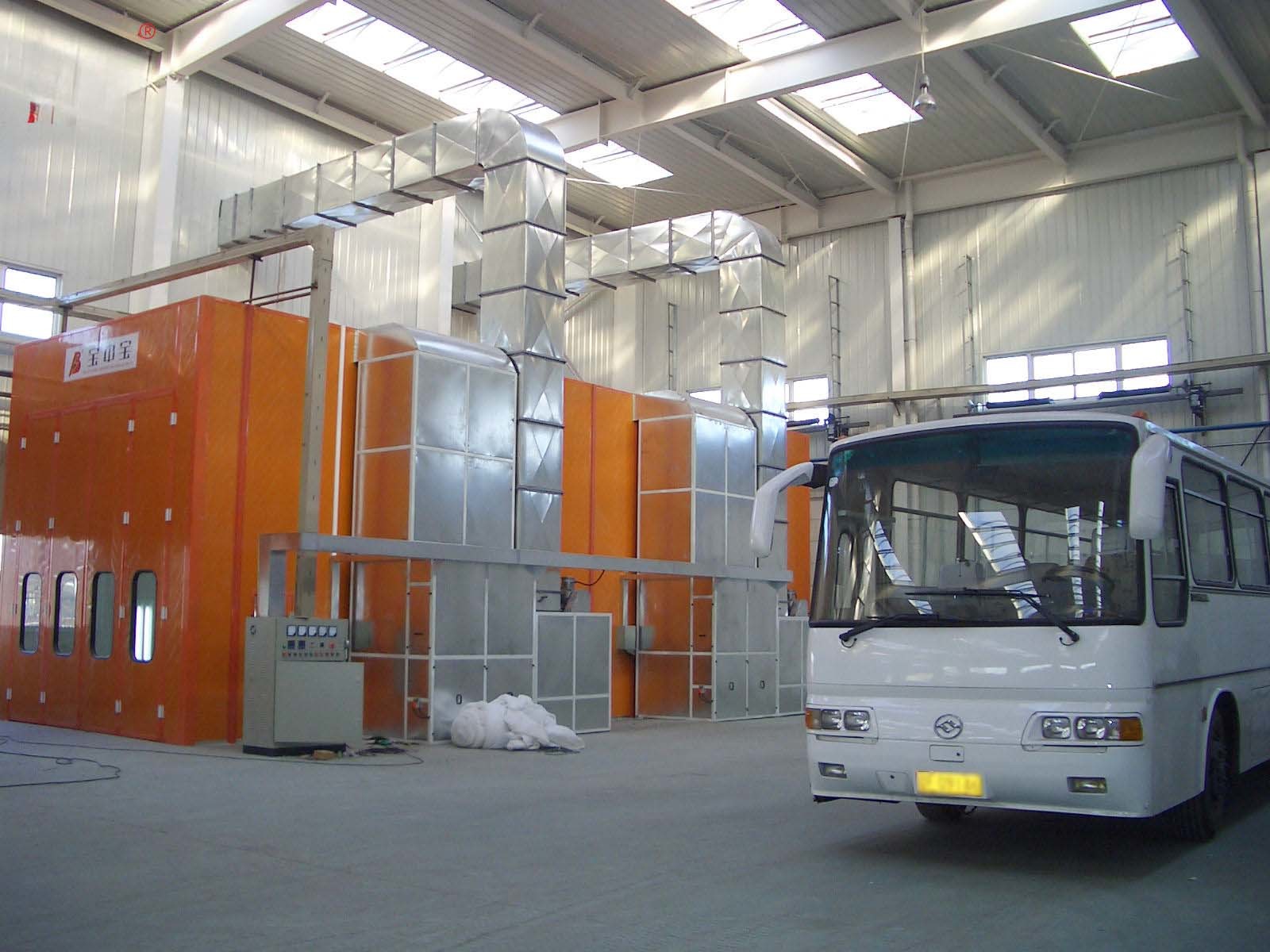

Αγωγός
Σύστημα
|
Κάθε ομάδα τροφοδοσίας και εξάτμισης αέρα είναι εφοδιασμένη με 4 τμήματα με 10 00 x 10 00 x 1000 mm ευθεία αέρας, 1 τμήμα με 10 00 x 10 00 mm 90° αγκώνα και 1 τμήμα με 10 00 x 10 00 mm 45° αγκώνα. |
| συνολική ισχύς |
56KW. |
Η μεγάλης κλίμακας καμπίνα ψεκασμού αυτοκινήτων έχει σχεδιαστεί για να καλύπτει διαφορετικές ανάγκες με κορυφαίες τεχνικές προδιαγραφές
Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (L × W × H),(Μπορεί να προσαρμοστεί)
ενώ το εξωτερικό μετρά 7000 × 5350 × 3400 mm (L × W × H). (Μπορεί να προσαρμοστεί)Το ανθεκτικό υπόγειο
Διαθέτει γλαντισμένο φύλλο κάμψης, υποστηριζόμενο από τετράγωνους σωλήνες και ένα στρώμα δαπέδου, εξασφαλίζοντας μια συνολική φορτία
χωρητικότητα 2,4 τόνων, ρυθμιζόμενη ανάλογα με την ανάγκη.
Η κύρια μπροστινή πόρτα, 3000 × 2600 mm (W × H), έχει τρία φύλλα με τετράγωνο θραυσμένο γυάλινο παράθυρο και γέμιση EPS.
Μια πρόσθετη λειτουργική πόρτα, μεγέθους 800 × 2000 mm (W × H), περιλαμβάνει κλειδαριά υπό πίεση και παράθυρο παρατήρησης.
Οι τοίχοι των περίπτωσης είναι από EPS και η τζαλβανισμένη οροφή είναι ανθεκτική με προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 πάνω και 16 λυχνίες LED.
Το ολοκληρωμένο σύστημα φιλτραρίσματος εξασφαλίζει ότι η θερμοκρασία του θερμοκηπίου είναι υψηλότερη από τη θερμοκρασία του θερμοκηπίου.
Το σύστημα ηλεκτρονικού ελέγχου παρέχει ακριβή έλεγχο της λειτουργίας.
Η απαίτηση είναι 17kW. (Μπορεί να προσαρμοστεί)
