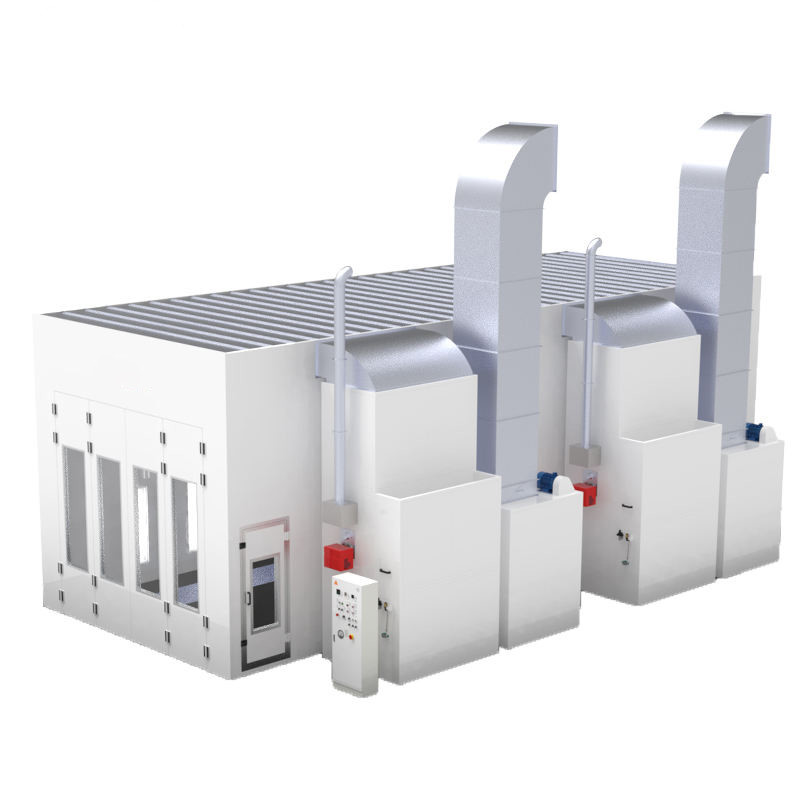

Βιομηχανικό θάλαμο ψεκασμού με μπροστινές και εργασιακές πόρτες για ακριβή ζωγραφική
Οι τοίχοι και τα πάνελ της στέγης του θάλαμου ψεκασμού είναι κατασκευασμένα από EPS με πάχος χρωματιστής πλάκας χάλυβα 0,426 mm,
Οι τοίχοι έχουν πάχος 70 mm, ενώ οι οροφές
Τα δύο είδη των πάνελ είναι σφραγισμένα με άκρες από χάλυβα για μεγαλύτερη αντοχή.
Το πετρώδες μαλλί και το PU είναι διαθέσιμα για βελτιωμένη θερμική μόνωση και αντοχή στη φωτιά.
| Κατηγορία συστατικού |
Διαμόρφωση και τεχνικές παραμέτρους |
| Εσωτερικός χώρος εργασίας |
15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| Εξωτερικό αποτύπωμα |
15,130 mm (L) × 6,890 mm (W) × 5,600 mm (H) |
| Ίδρυμα και πάτωμα |
Διαμόρφωση:Διαμόρφωση διπλής σειράς σχάρου.
Υλικά:30x4mm επίπεδη ράβδο σε συνδυασμό με 8mm στριμμένο χάλυβα.
Ποσότητα:24 μεμονωμένα τμήματα σχάρου.
Δρόμος εξαγωγής:Επίπεδο εδάφους (προτεινόμενο το πλάι του τοίχου).
|
| Πρώτη είσοδος |
Ανοιχτότητα:4,000 mm (W) × 4,600 mm (H).
Σχεδιασμός:Δομή τεσσάρων φύλλων από χαρτί.
Γυαλί:Τετράγωνο θραύσιμο γυαλί ασφαλείας.
Κέντρο:Μόνωση EPS.
Επιλογές:Ηλεκτρικό κυλιόμενο παράθυρο διαθέσιμο.
|
| Πρόσβαση στην υπηρεσία |
Ποσότητα:Δύο μονάδες.
Μέγεθος:800 mm × 2000 mm.
Ασφάλεια:Εξοπλισμένο με κλειδαριές ανακούφισης πίεσης και θέατρα.
|
| Επικάλυψη καμπίνας (Τείχη) |
Τύπος:Συνθετικό EPS Sandwich Board.
Προδιαγραφές:70 mm πάχος (πραγματικό πλάτος 1150 mm).
Τελειώστε:0.426 χιλιοστών White Steel Skin.
Τρίχωμα:Δύο σφραγισμένες ταινίες χάλυβα.
Εναλλακτικές επιλογές:Βόρειο μαλλί ή πολυουρεθάνιο (PU).
|
| Δομή οροφής |
Τύπος:Η επιφάνεια είναι από σύνθετο EPS.
Προδιαγραφές:50 mm πάχος (αποτελεσματικό πλάτος 1150 mm).
Τελειώστε:0.426 χιλιοστών White Steel Skin.
|
| Σύστημα φωτισμού |
Συνολισμός οροφής:20 σετ (4 σωλήνες/σετ) = 80 μονάδες (18W).
Πλευρική συστοιχία:22 σετ (4 σωλήνες/σετ) = 88 μονάδες (18W).
Τύπος:LED, ανθεκτική σε έκρηξη στερέωση.
Εντολή:≥ 1000 Lux.
|
| Επενδύσεις |
Ομάδες:Δύο μονάδες.
Προδιαγραφές ανεμιστήρα:4x Κεντρόφυλλο διπλής εισόδου (εξωτερικός ρότορας).
Κινητήρας:7.5 KW ανά ανεμιστήρα.
Δυνατότητα:40,000 m3/h.
Ταχύτητα:00,25 m/s (χωρίς φορτίο).
Αμβλύνες:Πνευματική ρύθμιση.
|
| Εξωτερικός εξαερισμός |
Ομάδες:Δύο μονάδες.
Προδιαγραφές ανεμιστήρα:2x Κεντρόφυγα διπλής εισόδου (οδική τροχιά με ζώνη).
Κινητήρας:11 KW ανά ανεμιστήρα.
Δυνατότητα:4,000 m3/h (ονομαστικό ανά προδιαγραφή).
Αμβλύνες:Χειροκίνητη ρύθμιση.
|
| Κατασκευή κατοικιών |
Δομή:Ζυγισμένο τετράγωνο σωλήνα + Αλουμινένιο πλαίσιο Tee.
Τελειώστε:Λευκή επικάλυψη.
Απομόνωση:20 χιλιοστών, μηχανική μάσκα από μαλλί.
|
| Θερμικό σύστημα |
Καυστήρας:2x Riello RG5S (Δηζελ).
Ανταλλάκτης θερμότητας:SUS304 από ανοξείδωτο χάλυβα.
Εξαγωγή:Μέγιστο 26,000 kW (θερμική ικανότητα).
Τρόπος ψεκασμού:Αύξηση +20°C (από το περιβάλλον στον στόχο).
Τρόπος ψησίματος:Στόχος 60 °C (10 ̇ 15 λεπτά χρόνος ανάκαμψης).
|
| Στάδια διήθησης |
Στάδιο 1 (Εισαγωγή):Πρωτογενές βαμβάκι τσέπης κλάσης G3 (EN 779).
Στάδιο 2 (κατώτατο όριο):F5 Πλήρης βάθους υαλοειδών μέσων (EN 779).
Στάδιο 3 (ορόφος):Συγκρατητής ομίχλης από γυαλί ίνες (G3).
Στάδιο 4 (εξόδου):Ενεργοποιημένος άνθρακας (απορρόφηση VOC/βενζόλης).
|
| Διασύνδεση ελέγχου |
Λειτουργίες:Επιλέκτης λειτουργίας (Spray/Bake), ελεγκτής θερμοκρασίας, χρονοδιακόπτης κύκλου.
Ασφάλεια:Σταματήστε έκτακτη ανάγκη, δείκτης βλάβης, συναγερμός πίεσης, οριοθέτης θερμοκρασίας.
Διάμετρος:Βόλτμετρο, αμπερόμετρο, μετρητή πίεσης.
|
| Συσκευή σωλήνων |
Στερεόπαιδα:4 τμήματα (1000 mm3) ανά ομάδα.
Στροφές:1x 90° Γεμνό, 1x 45° Γεμνό ανά ομάδα.
|
| Συνολικό ηλεκτρικό φορτίο |
56 KW |
Η μεγάλης κλίμακας καμπίνα ψεκασμού αυτοκινήτων έχει σχεδιαστεί για να καλύπτει διαφορετικές ανάγκες με κορυφαίες τεχνικές προδιαγραφές
Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (L × W × H),(Μπορεί να προσαρμοστεί)
ενώ το εξωτερικό μετρά 7000 × 5350 × 3400 mm (L × W × H). (Μπορεί να προσαρμοστεί)Το ανθεκτικό υπόγειο
Διαθέτει γλαντισμένο φύλλο κάμψης, υποστηριζόμενο από τετράγωνους σωλήνες και ένα στρώμα δαπέδου, εξασφαλίζοντας μια συνολική φορτία
χωρητικότητα 2,4 τόνων, ρυθμιζόμενη ανάλογα με την ανάγκη.
Η κύρια μπροστινή πόρτα, 3000 × 2600 mm (W × H), έχει τρία φύλλα με τετράγωνο θραυσμένο γυάλινο παράθυρο και γέμιση EPS.
Μια πρόσθετη λειτουργική πόρτα, μεγέθους 800 × 2000 mm (W × H), περιλαμβάνει κλειδαριά υπό πίεση και παράθυρο παρατήρησης.
Οι τοίχοι των περίπτωσης είναι από EPS και η τζαλβανισμένη οροφή είναι ανθεκτική με προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 πάνω και 16 λυχνίες LED.
Το ολοκληρωμένο σύστημα φιλτραρίσματος εξασφαλίζει ότι η θερμοκρασία του θερμοκηπίου είναι υψηλότερη από τη θερμοκρασία του θερμοκηπίου.
Το σύστημα ηλεκτρονικού ελέγχου παρέχει ακριβή έλεγχο της λειτουργίας.
Η απαίτηση είναι 17kW. (Μπορεί να προσαρμοστεί)
