Ζύγιση τετραγωνικών σωλήνων και πλαισίου από αλουμίνιο για την εγκατάσταση μονάδας αέρα στο θάλαμο ψεκασμού

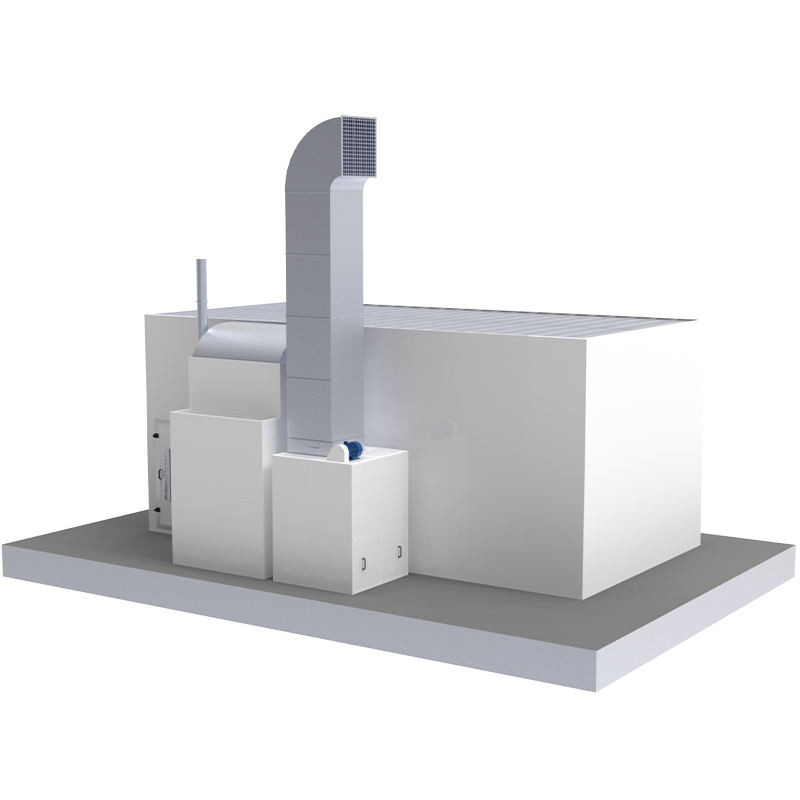

Η εγκατάσταση της μονάδας αέρα του θάλαμου ψεκασμού περιλαμβάνει εισροή αέρα από την πλευρά και εξάτμιση από το πίσω μέρος, χρησιμοποιώντας
Εξεύρεση τετραγωνικών σωλήνων και πλαισίωμα από αλουμίνιο με λευκή μπογιά και υψηλής αντοχής, κατασκευασμένο από μηχανή 20 mm
Η σχεδίαση αυτή εξασφαλίζει αποτελεσματική διαχείριση της ροής αέρα, διατηρώντας καθαρό αέρα
Η ισχυρή εγκατάσταση της μονάδας αέρα υποστηρίζει τη βέλτιστη λειτουργία
της καμπίνας ψεκασμού, βελτιώνοντας τη συνολική ποιότητα της βαφής.
1. Διαρθρώσεις και διαστάσεις καμπίνας
| Προδιαγραφές |
Λεπτομέρειες |
| Εσωτερικός χώρος εργασίας |
15,100 (L) × 6.000 (W) × 6.000 (H) mm |
| Εξωτερικό αποτύπωμα |
15,230 (L) × 6,990 (W) × 6,600 (H) mm |
| Κατασκευή τείχους |
70mm EPS Sandwich Panel (Λευκό) · Διπλό χρώμα χάλυβα 0,426mm· Συνδυασμός γλώσσας και γραμμής. |
| Κατασκευή οροφών |
Πίνακα 50mm EPS; Ζυγισμένο χάλυβα. |
| Γεωργία / βάση |
Δύο σειρές διαμόρφωσης. Βαρύ φορτίο 30x4 επίπεδη ράβδος + 8mm στριμμένο στρώμα χάλυβα. |
2Συστήματα πρόσβασης και εισόδου
| Τύπος καταχώρισης |
Διαμόρφωση |
| Κεντρική είσοδος |
4 διπλές πόρτες από μέταλλο φύλλου (4.000 W × 4.600 H mm), θέατρα από σκληροποιημένο γυαλί, πυρήνας EPS.(Διαφορετικό: Ηλεκτρικό κυλινδρικό παράθυρο) |
| Δύναμη προσωπικού |
2 μονάδες (800 W × 2.000 H mm); Εφοδιασμένες με κλειδαριά ασφαλείας πίεσης και γυαλί παρατήρησης. |
3. Διαμόρφωση εξαερισμού και ροής αέρα
| Σύστημα. |
Κινητήρας & Απόδοση |
| Συγκρότηση πρόσληψης |
Φανατικοί:4x Κεντροφυγό διπλής εισόδου (εξωτερικός ρότορας)
Δύναμη:2 ομάδες (συνολικά 4 ανεμιστήρες), 7,5 kW ανά κινητήρα
Όγκος αέρα:40,000 m3/h
Έλεγχος ροής:Πνευματικός αποσβέστης
|
| Συγκρότημα εκχύλισης |
Φανατικοί:2x Κεντρόφυγα με ζώνη κίνησης
Δύναμη:11 kW ανά κινητήρα
Όγκος αέρα:4,000 m3/h (ονομαστικό)
Έλεγχος ροής:Ο χειροκίνητος αποσβέστης
|
| Συσκευή σωλήνων |
Συμπεριλαμβάνονται οι ευθείοι σωλήνες (4x), 90° αγκώνα (1x), 45° αγκώνα (1x) ανά ομάδα. |
4. Θέρμανση και θερμική επεξεργασία
| Συστατικό |
Προδιαγραφές |
| Μονάδα καύσης |
2x Riello RG5S (Δηζελοκίνητο) |
| Ανταλλάκτης θερμότητας |
Υψηλής απόδοσης SUS304 από ανοξείδωτο χάλυβα |
| Θερμική χωρητικότητα |
Μέγιστη ισχύς: 26.000 kW |
| Απόδοση |
Ψεκασμός:Αύξηση θερμοκρασίας 20°C
Ψήσιμο:Στόχος 60°C (10 ̇15 λεπτά ανάκαμψη)
|
5Ιεραρχία διήθησης
| Στάδιο |
Μέσα φίλτρου |
Τύπος |
| Πληροφορίες σχετικά με την πρόσληψη (προφίλτρα) |
Πρωτογενές βαμβάκι τσέπης |
EN 779 / G3 |
| Πάνω όριο (κατάβλητο) |
Πλήρη βάθος υψηλής αποδοτικότητας μέσων ικονικής ύλης |
EN 779 / F5 |
| Το πάτωμα (συγκρατητής) |
Υαλοπίνακα |
EN 779 / G3 |
| Εκπομπές (χημικές) |
Σκόκοι ενεργού άνθρακα |
Απομάκρυνση των ΑΟΣ/οσμών |
6Ηλεκτρική και φωτισμός
| Ειδικότητα |
Λεπτομέρειες |
| Συνολικό φορτίο ισχύος |
56 kW |
| Φώτα οροφής |
20 Δορυφόροι (4 σωλήνες ο καθένας) = 80 σωλήνες |
| Φώτα πλάτων |
22 Δορυφόροι (4 σωλήνες ο καθένας) = 88 σωλήνες |
| Εντόπισμα φωτός |
≥ 1000 Lux |
| Πίνακας ελέγχου |
Λειτουργίες: Διακόπτης λειτουργίας (Spray/Bake), Ελέγχος θερμοκρασίας, Χρονοδιακόπτης, Παύση έκτακτης ανάγκης, Κρύση πίεσης, Δείκτης βλάβης. |

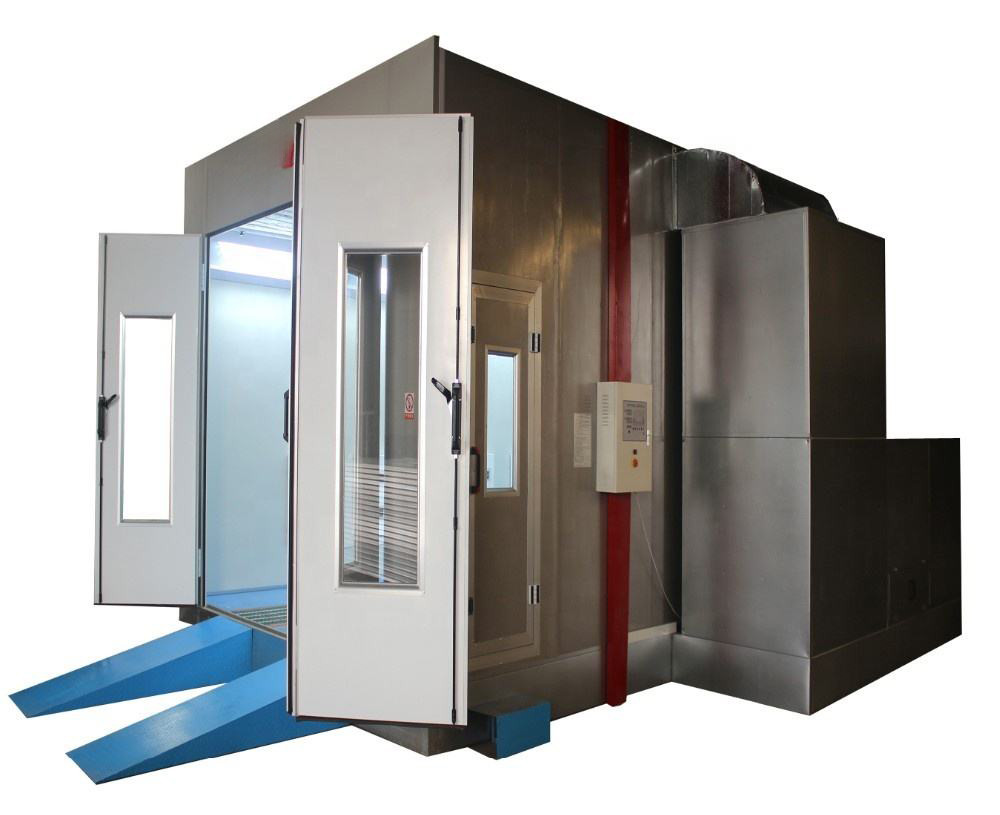

Η μεγάλης κλίμακας καμπίνα ψεκασμού αυτοκινήτων έχει σχεδιαστεί για να καλύπτει διαφορετικές ανάγκες με κορυφαίες τεχνικές προδιαγραφές
Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (L × W × H),(Μπορεί να προσαρμοστεί)
ενώ το εξωτερικό μετρά 7000 × 5350 × 3400 mm (L × W × H). (Μπορεί να προσαρμοστεί)Το ανθεκτικό υπόγειο
Διαθέτει γλαντισμένο φύλλο κάμψης, υποστηριζόμενο από τετράγωνους σωλήνες και ένα στρώμα δαπέδου, εξασφαλίζοντας μια συνολική φορτία
χωρητικότητα 2,4 τόνων, ρυθμιζόμενη ανάλογα με την ανάγκη.

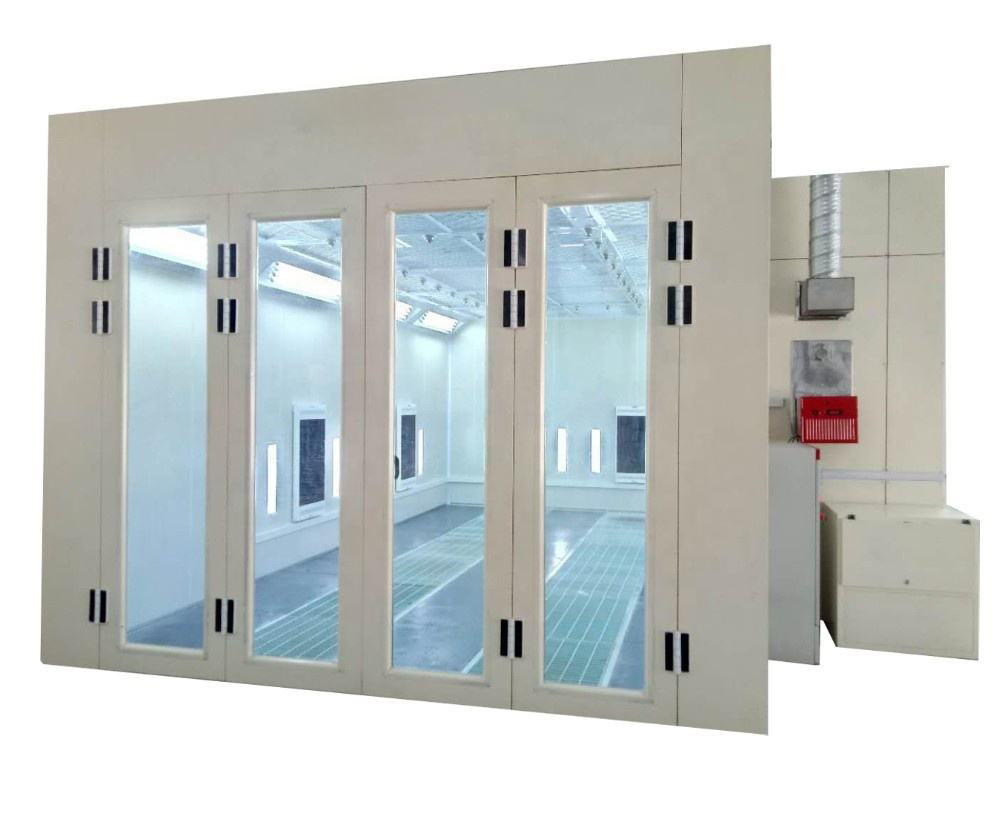

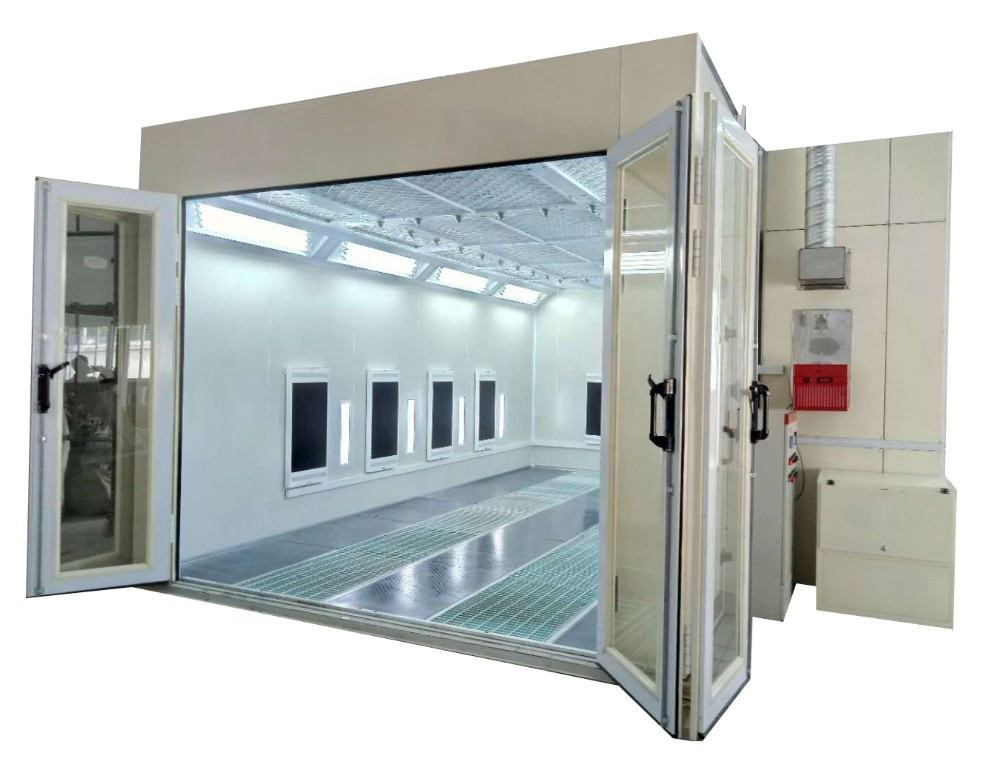

Η κύρια μπροστινή πόρτα, 3000 × 2600 mm (W × H), έχει τρία φύλλα με τετράγωνο θραυσμένο γυάλινο παράθυρο και γέμιση EPS.
Μια πρόσθετη λειτουργική πόρτα, μεγέθους 800 × 2000 mm (W × H), περιλαμβάνει κλειδαριά υπό πίεση και παράθυρο παρατήρησης.
Οι τοίχοι των περίπτωσης είναι από EPS και η τζαλβανισμένη οροφή είναι ανθεκτική με προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 πάνω και 16 λυχνίες LED.
Το ολοκληρωμένο σύστημα φιλτραρίσματος εξασφαλίζει ότι η θερμοκρασία του θερμοκηπίου είναι υψηλότερη από τη θερμοκρασία του θερμοκηπίου.
Το σύστημα ηλεκτρονικού ελέγχου παρέχει ακριβή έλεγχο της λειτουργίας.
Η απαίτηση είναι 17kW. (Μπορεί να προσαρμοστεί)
