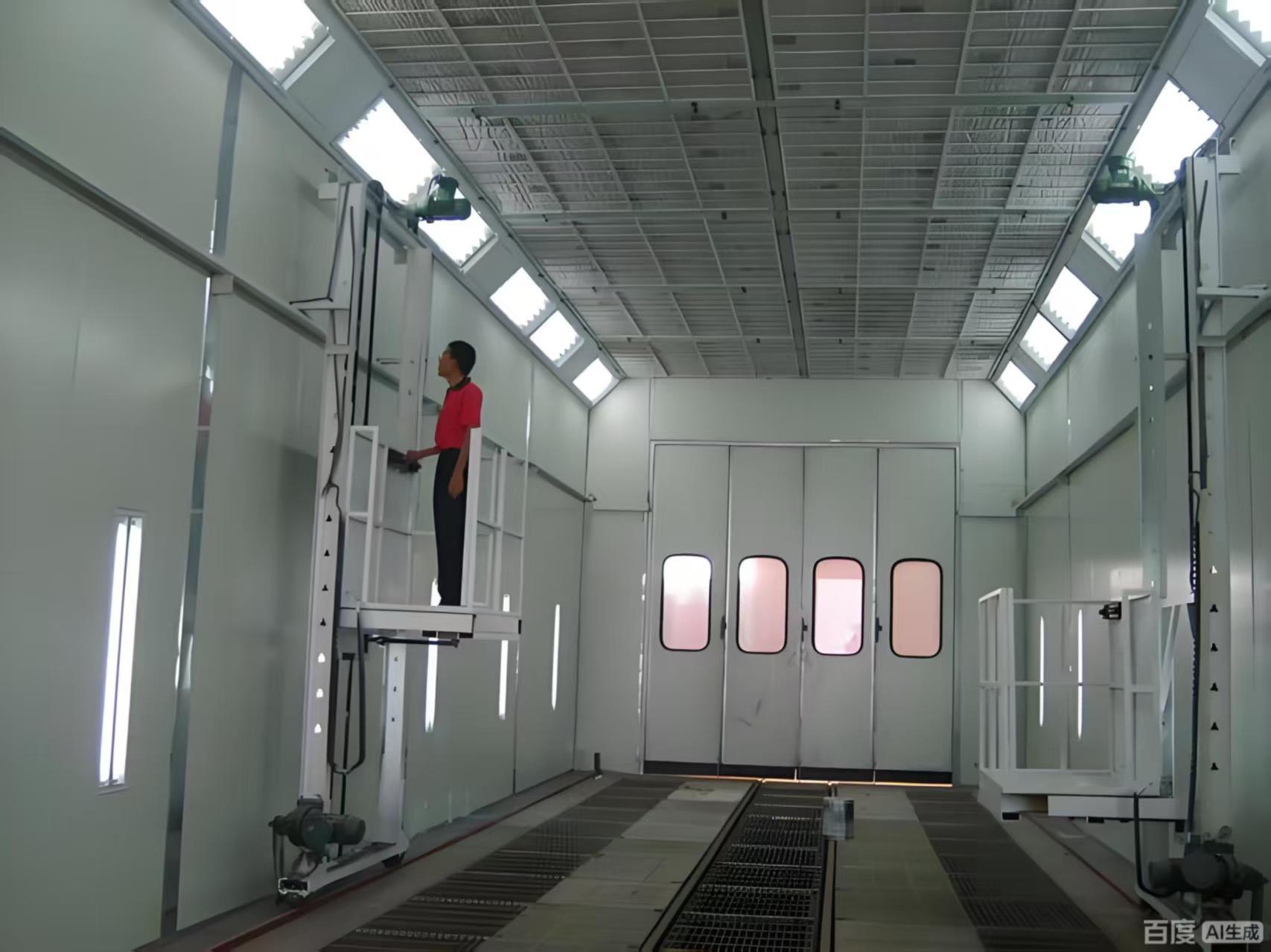

Πολυτελής θάλαμος ψεκασμού βαφής αυτοκινήτων με μεγάλη γυάλινη πόρτα
Βέλτιστο περιβάλλον εργασίας και ασφάλεια
Εξαιρετικός φωτισμός: Παρέχει φωτισμό ≥1000 Lux μέσω ενός συνδυασμού 80 κορυφαίων και 88 λαμπτήρων LED 18W ανθεκτικών σε εκρήξεις, τοποθετημένων στο ύψος της μέσης.
Ολοκληρωμένο σύστημα ελέγχου: Ένα κεντρικό ηλεκτρονικό πάνελ ελέγχου διαχειρίζεται όλες τις λειτουργίες: ψεκασμό, θέρμανση, ψήσιμο, χρονοδιακόπτες στεγνώματος, φωτισμό και διακόπτη διακοπής έκτακτης ανάγκης. Περιλαμβάνει ελεγκτές θερμοκρασίας, μετρητές (αμπερόμετρο, βολτόμετρο, πίεση) και συστήματα συναγερμού για πλήρη λειτουργική εποπτεία.
Επιλογές δαπέδου και εξαερισμού: Διαθέτει δάπεδο με σχάρες με επίπεδες σιδερένιες και στριφτές χαλύβδινες σχάρες (24 τεμάχια) και προσφέρει προαιρετική διαμόρφωση εξάτμισης πλευρικού τοιχώματος.
Πλεονεκτήματα:
Υψηλή απόδοση: Σχεδιασμένο για γρήγορη, ομοιόμορφη θέρμανση και ισχυρή, ισορροπημένη ροή αέρα.
Ανώτερη ποιότητα φινιρίσματος: Εξαιρετικός φωτισμός και εξαιρετικά καθαρός, φιλτραρισμένος αέρας εξασφαλίζουν κορυφαία αποτελέσματα φινιρίσματος.
Λειτουργική ασφάλεια: Κατασκευασμένο με φωτισμό ανθεκτικό σε εκρήξεις, ένα ολοκληρωμένο σύστημα φιλτραρίσματος και πλήρη ηλεκτρονική παρακολούθηση.
Ανθεκτικότητα και ευελιξία: Κατασκευασμένο με ανθεκτικά υλικά και προσφέρει προσαρμογή στον τύπο θέρμανσης, τη μόνωση και τη διαμόρφωση εξάτμισης.
Αποδοτικότητα: Οι αυτοματοποιημένοι έλεγχοι και τα συστήματα υψηλής χωρητικότητας ελαχιστοποιούν τον χρόνο επεξεργασίας και τη σπατάλη ενέργειας.
Το σύστημα παροχής και εξαγωγής αέρα του θαλάμου ψεκασμού περιλαμβάνει τέσσερα τμήματα 1000 x 1000 x 1000mm
ευθύγραμμων αεραγωγών, ένα τμήμα 1000 x 1000mm 90° αγκώνα και ένα τμήμα 1000 x 1000mm 45° αγκώνα.
Αυτό το ευέλικτο σύστημα αγωγών εξασφαλίζει αποτελεσματική και ευέλικτη διαχείριση της ροής αέρα, προσαρμοζόμενο σε διάφορες λειτουργικές ανάγκες.
Ο στιβαρός σχεδιασμός υποστηρίζει αποτελεσματικό αερισμό και εξαγωγή, διατηρώντας ένα καθαρό και ελεγχόμενο περιβάλλον εντός του θαλάμου ψεκασμού.
|
Εσωτερικό
διάσταση
|
15000 × 5000 × 5000 mm (Μ × Π × Υ) |
|
εξωτερικό
διάσταση
|
15130 × 6890 × 5600 mm (Μ×Π×Υ) |
| Υπόγειο |
Υπάρχουν 2 σειρές από 30x4 επίπεδο σίδερο + ⌀8 στριφτές χαλύβδινες σχάρες δαπέδου (24 τεμάχια) και στις δύο πλευρές του εδάφους (προαιρετική εξάτμιση πλευρικού τοιχώματος) |
| μπροστινή πόρτα |
Μέγεθος πόρτας: 4000 × 4600mm (Π×Υ), πόρτα κάμψης λαμαρίνας, 4 φύλλα πόρτας, τετράγωνο παράθυρο από σκληρυμένο γυαλί, γέμισμα: EPS. (Το γέμισμα μπορεί να ρυθμιστεί και η πύλη μπορεί να εξοπλιστεί με ηλεκτρικό ρολό) |
| πόρτα εργασίας |
2 σετ, μέγεθος πόρτας εργασίας: 800×2000mm (Π×Υ), εξοπλισμένο με
κλειδαριά πίεσης και γυάλινο παράθυρο παρατήρησης
|
| πάνελ τοίχου |
Πάνελ τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 70mm,
πάχος χρωματιστής χαλύβδινης πλάκας: 0,426mm, λευκό, ατσάλινες άκρες σφραγισμένες και στις δύο πλευρές; ( Ορυκτοβάμβακας, PU προαιρετικό )
|
| οροφή |
Πάνελ τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 50mm ,
πάχος χρωματιστής χαλύβδινης πλάκας: 0,426mm, λευκό, ατσάλινες άκρες σφραγισμένες και στις δύο πλευρές; ( Ορυκτοβάμβακας, PU προαιρετικό )
|
| φωτισμός |
Κορυφαίος φωτισμός: 20 ομάδες × 4 τεμ = 80 τεμ λαμπτήρες 18W
Φωτισμός μέσης: 22 ομάδες × 4 τεμ = 88 τεμ σωλήνες λαμπτήρων 18W, LED
σωλήνες λαμπτήρων, αντιεκρηκτικό κουτί φωτός
Φωτισμός ≥1000Lux
|
|
Μονάδα αέρα
εγκατάσταση
|
Είσοδος αέρα από την πλευρά, εξαγωγή από το πίσω μέρος, τετράγωνος σωλήνας
συγκόλληση + πλαίσιο αλουμινίου, λευκό χρώμα, μάσκα από ορυκτοβάμβακα μηχανής υψηλής αντοχής πάχους 20mm
|
|
Μονάδα παροχής
Μονάδα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 2 φυγόκεντρες ανεμιστήρες διπλής εισόδου εξωτερικού ρότορα, ισχύς ενός κινητήρα: 7,5KW; συνολική ροή: 40000m3 /h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s; πνευματικό ρυθμιστικό ρύθμισης παροχής αέρα, πνευματικό ρυθμιστικό εκκίνησης κύκλου. |
|
Εξαντλημένος
Μονάδα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 1 φυγόκεντρο ανεμιστήρα διπλής εισόδου, κίνηση τροχαλίας, ισχύς ενός κινητήρα: 11KW; συνολική ροή: 4000m3 /h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s; χειροκίνητο ρυθμιστικό ρύθμισης εξάτμισης. |
|
Θέρμανση
Σύστημα
(2 σετ)
|
Κάθε ομάδα είναι εξοπλισμένη με καυστήρα Riello RG5S Diesel με
μέγιστη θερμική απόδοση 26.000KW; εξοπλισμένο με φούρνο ανταλλαγής θερμότητας από ανοξείδωτο χάλυβα 304; βαφή αύξησης θερμοκρασίας: 20°C (από 0°C έως 20°C στην κατάσταση ψεκασμού); βαφή ψησίματος: 10-15 λεπτά (από 20° έως 60ºС) κατάσταση βαφής. (Θέρμανση με φυσικό αέριο, θέρμανση με ηλεκτρικό
σωλήνα θέρμανσης και θέρμανση με υπέρυθρη λάμπα ψησίματος μπορούν να επιλεγούν)
|
|
σύστημα φιλτραρίσματος
Συνολική ισχύς
|
2 δευτερεύουσα φίλτρανση υψηλής απόδοσης: τρισδιάστατη βισκόζη πλήρους βάθους; Επίπεδο EN799: F5,
3 Φίλτρανση κουβέρτας από βαμβάκι ανθεκτικό στη βαφή από ίνες γυαλιού: Επίπεδο EN 779: G3;
4. Φίλτρανση σωματιδίων ενεργού άνθρακα: απορροφά βενζόλιο και ξυλόλιο στα καυσαέρια
Ηλεκτρονικό σύστημα ελέγχου
|
| Ψεκασμός βαφής, θέρμανση ψεκασμού βαφής, βαφή ψησίματος, ρύθμιση χρόνου στεγνώματος, διακόπτης φωτισμού, ενδεικτική λυχνία βλάβης, ελεγκτής θερμοκρασίας, διακόπτης τροφοδοσίας, διακόπτης διακοπής έκτακτης ανάγκης, χρονοδιακόπτης, περιοριστής θερμοκρασίας, αμπερόμετρο, βολτόμετρο, μανόμετρο, συναγερμός πίεσης |
Σύστημα αγωγών |
|
Κάθε ομάδα παροχής και εξαγωγής αέρα είναι εξοπλισμένη με 4 τμήματα 10 00 x 10 00 x 1000mm ευθύγραμμων αεραγωγών, 1 τμήμα 10 00 x 10 00mm 90° αγκώνα και 1 τμήμα 10 00 x 10 00mm 45° αγκώνα;
Συνολική ισχύς
|
56KW |
| Ο θάλαμος ψεκασμού αυτοκινήτων μεγάλου μεγέθους έχει σχεδιαστεί για να καλύπτει ποικίλες ανάγκες με κορυφαίες τεχνικές προδιαγραφές |
και προσαρμόσιμα χαρακτηριστικά. Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (Μ × Π × Υ), (ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ) |
ενώ οι εξωτερικές διαστάσεις είναι 7000 × 5350 × 3400 mm (Μ × Π × Υ). (ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ) Το στιβαρό υπόγειο
διαθέτει περίφραξη κάμψης γαλβανισμένου φύλλου, που υποστηρίζεται από τετράγωνους σωλήνες και σχάρα δαπέδου, εξασφαλίζοντας συνολική φέρουσα ικανότητα
2,4T, ρυθμιζόμενη ανάλογα με τις ανάγκες.
Η κύρια μπροστινή πόρτα, 3000 × 2600mm (Π×Υ), έχει τρία φύλλα με τετράγωνα παράθυρα από σκληρυμένο γυαλί και γέμισμα EPS.
Μια επιπλέον πόρτα εργασίας, διαστάσεων 800×2000mm (Π×Υ), περιλαμβάνει κλειδαριά πίεσης και παράθυρο παρατήρησης.
Τα πάνελ τοίχου EPS και η οροφή από γαλβανισμένο φύλλο του θαλάμου παρέχουν στιβαρή μόνωση, με προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 κορυφαίους και 16 λαμπτήρες LED μέσης. Η μονάδα αέρα διαχειρίζεται αποτελεσματικά
την είσοδο και την εξαγωγή, με τη βοήθεια ενός καυστήρα Riello RG5S για βέλτιστη θέρμανση. Το ολοκληρωμένο σύστημα φιλτραρίσματος εξασφαλίζει
ένα καθαρό περιβάλλον εργασίας, ενώ το ηλεκτρονικό σύστημα ελέγχου προσφέρει ακριβή λειτουργικό έλεγχο. Η συνολική ισχύς
ανέρχεται σε 17kW.(ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ)
