Τεχνικές προδιαγραφές

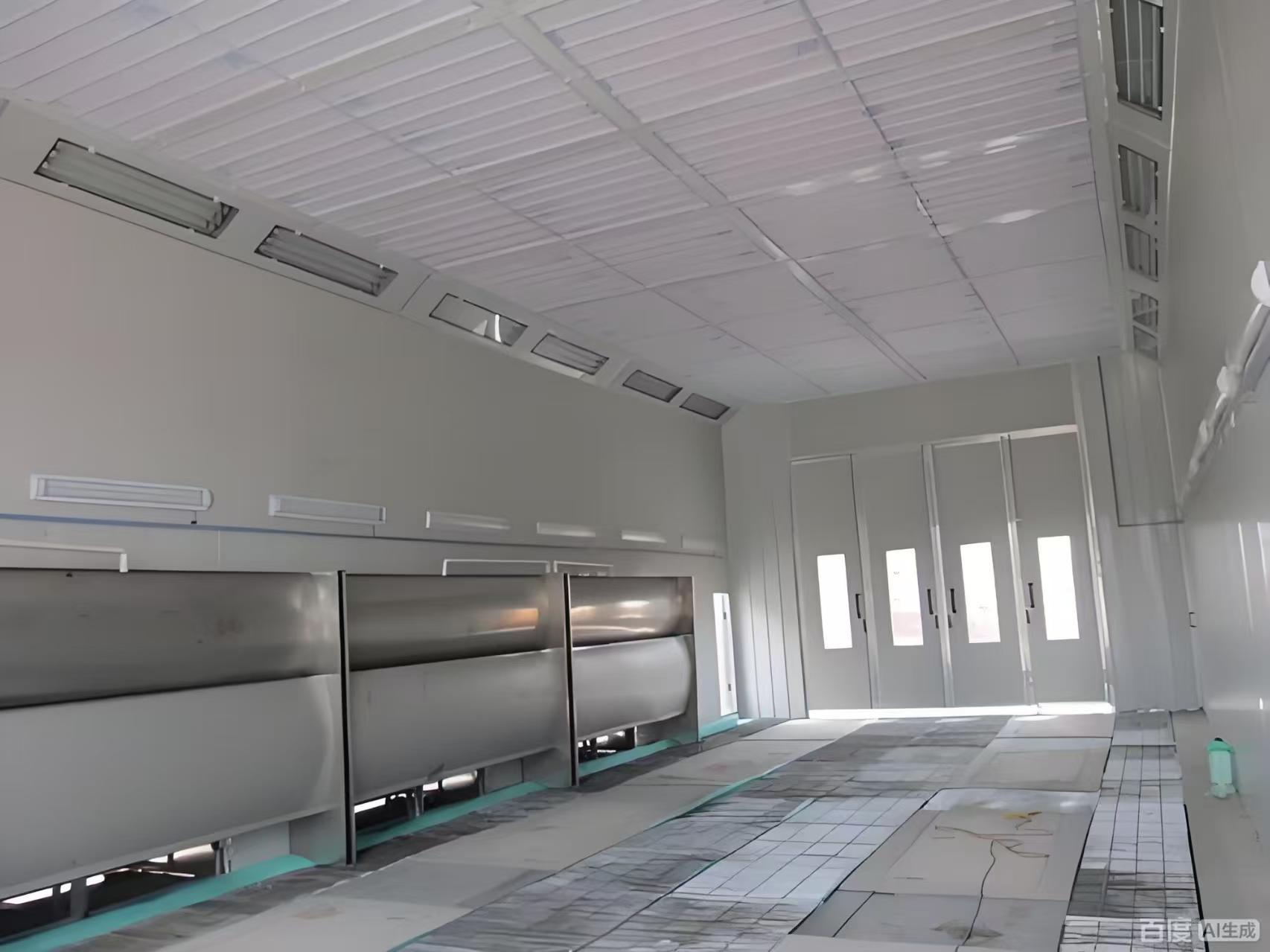

Αυτή η μεγάλης κλίμακας, πλήρως εξοπλισμένη θήκη ψεκασμού είναι σχεδιασμένη για υψηλού όγκου, επαγγελματική βιομηχανική ζωγραφική, ψήσιμο και τελειοποίηση εφαρμογών.Η ανθεκτική κατασκευή και τα προηγμένα συστήματα της διασφαλίζουν, ασφαλές και αποδοτικό περιβάλλον.
1Σχεδιασμός δομών και διαστάσεις
Ευρύχωρος χώρος εργασίας: Προσφέρει έναν σημαντικό εσωτερικό χώρο εργασίας μεγέθους 15.000 mm (L) × 5.000 mm (W) × 5.000 mm (H).
Αδύναμη κατασκευή: Χτισμένο με τοίχο sandwich panel EPS πάχους 70 mm και τοίχο οροφής EPS πάχους 50 mm (με διαθέσιμες επιλογές πετρώματος ή PU), φτιαγμένο με 0.426 mm λευκό χρώμα χάλυβα και σφραγισμένες άκρες από χάλυβα.
Προσβασιμότητα: Διαθέτει μεγάλη πόρτα πρόσβασης 4 φύλλων (4.000 x 4.600 mm) και δύο τυπικές πόρτες εργασίας (800 x 2.000 mm) με παράθυρα παρατήρησης και κλειδαριές πίεσης.
2Προχωρημένο σύστημα αερισμού και αερισμού
Μεγάλης χωρητικότητας επεξεργασία αέρα: Εφοδιασμένο με δύο ανεξάρτητες μονάδες αέρα συντήρησης και δύο μονάδες αέρα εξάτμισης για ακριβή έλεγχο του περιβάλλοντος.
Προμήθεια αέρα: Συνολική ροή 40.000 m3/h μέσω εξωτερικών φυγοκεντρικών ανεμιστήρων (κινητήρες 2x 7,5 kW ανά μονάδα).
Εξωτερική ατμόσφαιρα: Συνολική ροή 4.000 m3/h μέσω κεντροδιεστραμμένων ανεμιστήρων που κινούνται με ζώνη (2x κινητήρες 11KW).
Πολυδιάστατη Διοχέτευση: Το σύστημα περιλαμβάνει πολλαπλούς 1000x1000mm ευθείους αγωγούς, 90 ° και 45 ° αγκώνες, επιτρέποντας ευέλικτη και αποτελεσματική διάταξη αγωγών για βέλτιστη διαχείριση της ροής αέρα.
3Ολοκληρωμένη διήθηση και περιβαλλοντικός έλεγχος
Πολυεπίπεδο φιλτραρίσματος: Ένα σύστημα φιλτραρίσματος τεσσάρων σταδίων εξασφαλίζει καθαρό εισροές αέρα και ασφαλή εκπομπές:
Πρωταρχικό φίλτρο (G3)
Υπό-υψηλής απόδοσης φίλτρο (F5)
Φίλτρο διακόπτη χρώματος (G3)
Φίλτρο ενεργού άνθρακα για την προσρόφηση ΑΟΣ (βενζόλιο, ξυλένιο).
Δυνατό σύστημα θέρμανσης: Δύο ανεξάρτητα συστήματα, το καθένα με καυστήρα ντίζελ Riello RG5S (260.000 kW μέγιστη ισχύς) και εναλλάκτη θερμότητας από ανοξείδωτο χάλυβα.Δυνατότητα αύξησης της θερμοκρασίας του σπιτιού από 0 °C σε 20 °C για ψεκασμό και σε 60 °C για ψήσιμο εντός 10-15 λεπτών. (Διαθέσιμες επιλογές φυσικού αερίου/ηλεκτρικής ενέργειας/πνευματωδών κυμάτων).
Βέλτιστο εργασιακό περιβάλλον και ασφάλεια
Εξαιρετικός φωτισμός: Παρέχει φωτισμό ≥ 1000 Lux μέσω συνδυασμού 80 φώτων LED 18W ανθεκτικών σε έκρηξη που τοποθετούνται στην κορυφή και 88 φώτων LED που τοποθετούνται στο επίπεδο της μέσης.
Ενσωματωμένο Σύστημα Ελέγχου: Ένα κεντρικό ηλεκτρονικό πάνελ ελέγχου διαχειρίζεται όλες τις λειτουργίες: ψεκασμό, θέρμανση, ψήσιμο, χρονοδιακόπτες ξήρανσης, φωτισμό και διακοπή έκτακτης ανάγκης.μετρητές (αμπερόμετρο), βολτμέτρου, πίεσης) και συστήματα συναγερμού για πλήρη εποπτεία της λειτουργίας.
Επιλογές δαπέδου και εξαερισμού: Διαθέτει στριμωγμένο πάτωμα με επίπεδο σίδερο και στριμωγμένα ατσάλινα πλέγματα (24 κομμάτια) και προσφέρει προαιρετική διαμόρφωση εξάτμισης πλευρικών τοιχωμάτων.
Πλεονεκτήματα
Στερεή δομική ακεραιότητα και προσαρμόσιμη κατασκευή
Υψηλής αντοχής περίβλημα: Ο θάλαμος κατασκευάζεται με 70 χιλιοστών πάχους EPS κεντρικά τοιχώματα και 50 χιλιοστών πάχους οροφής, επικάλυψη σε 0,426 χιλιοστών προστρωμένο χάλυβα με πλήρως σφραγισμένες άκρες.Διατίθενται προαιρετικά υλικά, όπως το πετρώδες μαλλί ή το PU, για βελτιωμένη μόνωση και αντοχή στη φωτιά.
Μεγάλη, λειτουργική πρόσβαση: A wide 4-leaf main door (4000×4600mm) and two standard service doors (800×2000mm)—fitted with toughened glass viewing windows and pressure seals—enable easy entry of large workpieces while maintaining an airtight, ασφαλές περιβάλλον.
|
Μέσα.
διάσταση
|
15000 × 5000 × 5000 mm (L × W × H) |
|
εξωτερικό
διάσταση
|
15130 × 6890 × 5600 mm (L × W × H) |
| Στο υπόγειο |
Υπάρχουν 2 σειρές από 30x4 επίπεδα σιδήρου + ₹8 στροβιλισμένα ατσάλινα στρώματα δαπέδου (24 κομμάτια) και στις δύο πλευρές του εδάφους (προαιρετική εξάτμιση πλευρικών τοίχων) |
| μπροστινή πόρτα |
Μέγεθος πόρτας: 4000 × 4600mm (W × H), τεντωμένη πόρτα από φύλλο μετάλλου, 4 φύλλα πόρτας, τετράγωνο τεντωμένο γυάλινο παράθυρο, γέμιση: EPS. (Η γέμιση μπορεί να ρυθμιστεί,και η πύλη μπορεί να είναι εξοπλισμένη με ηλεκτρικό κυλιόμενο παράθυρο) |
| λειτουργική πόρτα |
2 σετ, μεγέθους πόρτας λειτουργίας: 800×2000mm (W×H), εφοδιασμένα με
κλειδαριά πίεσης και παράθυρο παρατήρησης από γυαλί
|
| Πίνακας τοίχου |
Επεξεργασμένο υλικό EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 70mm,
πάχος πλάκας χάλυβα χρώματος: 0,426 mm, λευκή, με σφραγισμένες από τις δύο πλευρές άκρες από χάλυβα (βράχο, PU προαιρετικά)
|
| οροφή |
Πίνακα τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 50mm,
πάχος πλάκας χάλυβα χρώματος: 0,426 mm, λευκή, με σφραγισμένες από τις δύο πλευρές άκρες από χάλυβα (βράχο, PU προαιρετικά)
|
| φωτισμός |
Πάνω φωτισμός: 20 ομάδες × 4 τεμάχια = 80 τεμάχια λαμπτήρες 18W
Φωτισμός ζώνης: 22 ομάδες × 4 τεμάχια = 88 τεμάχια λαμπτήρες 18W, LED
σωλήνες λαμπτήρα, φωτεινό κουτί ασφαλείας από έκρηξη
Φωτισμός ≥1000Lux
|
|
Αεροπορική μονάδα
εγκατάσταση
|
Εισροή αέρα από την πλευρά, εξάτμιση από το πίσω μέρος, τετράγωνος σωλήνας
συγκόλληση + πλαισίωμα από αλουμίνιο, λευκή μπογιά, υψηλής αντοχής, μηχανική μάσκα 20 mm πάχους από πετρώδες μαλλί
|
|
Μακιγιάζ
Ενότητα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 2 εξωτερικούς κυλινδρικούς κεντρώους ανεμιστήρες διπλής εισόδου, ισχύς ενός κινητήρα: 7.5KW, συνολική ροή: 40000m3 / h, ταχύτητα ανέμου χωρίς φορτίο: 0.25m/s, ατμόσφαιρα τροφοδοσίας αέρα με αντλία ρυθμίσεως,∆ιακόλωση ∆ιακόλωση ∆ιακόλωση ∆ιακόλωση. |
|
Εξαντλημένος.
Ενότητα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 1 κεντρώο ανεμιστήρα διπλής εισόδου, τροχαία κίνηση, ισχύς ενός κινητήρα: 11KW, συνολική ροή: 4000m3 / h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s, αντλία χειροκίνητης ρύθμισης καυσαερίων. |
|
Θέρμανση
Σύστημα
(2 σετ)
|
Κάθε ομάδα είναι εξοπλισμένη με καυστήρα ντίζελ Riello RG5S
μέγιστη θερμική ισχύς 26.000KW· εξοπλισμένο με θερμομεταλλευτικό φούρνο από ανοξείδωτο χάλυβα 304· βαφή αύξησης θερμοκρασίας: 20°C (από 0°C έως 20°C στην κατάσταση ψεκασμού) · βαφή ψήσιμης:10-15 λεπτά (από 20° έως 60oС) κατάσταση της μπογιάς. (θέρμανση φυσικού αερίου, ηλεκτρική θέρμανση
θέρμανση σωλήνα και θέρμανση υπέρυθρου φανού ψύξης μπορεί να επιλεγεί)
|
|
διήθηση
Σύστημα
|
Αεροδιαφόρος πρωτογενής βαμβάκι φίλτρου: επίπεδο EN 779: G3
2 διήθηση χαμηλής απόδοσης: πλήρης βάθους τρισδιάστατης βισκόζης, επίπεδο EN799: F5,
3 Φιλτράρισμα βαμβακερών κουβέρτων ανθεκτικών στη βαφή από γυάλινες ίνες: EN 779 Επίπεδο: G3.
4- Διύλιση σωματιδίων ενεργού άνθρακα: προσρροφά το βενζόλιο και το ξύλιο στα καυσαέρια
|
| Ηλεκτρονικό σύστημα ελέγχου |
Χρωματισμός με ψεκασμό, ψεκασμός με ψεκασμό, χρώμα μαγειρέματος, ρυθμισμός του χρόνου ξήρανσης, διακόπτης φωτισμού, φωτισμός δείκτη βλάβης, ρυθμιστής θερμοκρασίας, διακόπτης ρεύματος, διακόπτη έκτακτης ανάγκης, χρονόμετρο,Περιοριστής θερμοκρασίας, αμπερόμετρο, βολτμέτρο, μετρητή πίεσης, συναγερμό πίεσης |
|
Αγωγός
Σύστημα
|
Κάθε ομάδα τροφοδοσίας και εξάτμισης αέρα είναι εφοδιασμένη με 4 τμήματα με 10 00 x 10 00 x 1000 mm ευθεία αέρας, 1 τμήμα με 10 00 x 10 00 mm 90° αγκώνα και 1 τμήμα με 10 00 x 10 00 mm 45° αγκώνα. |
| συνολική ισχύς |
56KW. |
Η μεγάλης κλίμακας καμπίνα ψεκασμού αυτοκινήτων έχει σχεδιαστεί για να καλύπτει διαφορετικές ανάγκες με κορυφαίες τεχνικές προδιαγραφές
Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (L × W × H),(Μπορεί να προσαρμοστεί)
ενώ το εξωτερικό μετρά 7000 × 5350 × 3400 mm (L × W × H). (Μπορεί να προσαρμοστεί)Το ανθεκτικό υπόγειο
Διαθέτει γλαντισμένο φύλλο κάμψης, υποστηριζόμενο από τετράγωνους σωλήνες και ένα στρώμα δαπέδου, εξασφαλίζοντας μια συνολική αντοχή φορτίου
χωρητικότητα 2,4 τόνων, ρυθμιζόμενη ανάλογα με την ανάγκη.
Η κύρια μπροστινή πόρτα, 3000 × 2600 mm (W × H), έχει τρία φύλλα με τετράγωνο θραυστημένο γυάλινο παράθυρο και γέμιση EPS.
Μια πρόσθετη πόρτα λειτουργίας, μεγέθους 800 × 2000 mm (W × H), περιλαμβάνει κλειδαριά υπό πίεση και παράθυρο παρατήρησης.
Οι τοίχοι των περίπτωσης είναι από EPS και η τζαλβανισμένη οροφή είναι ανθεκτική με προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 πάνω και 16 λυχνίες LED.
Το ολοκληρωμένο σύστημα φιλτραρίσματος εξασφαλίζει ότι η θερμοκρασία του θερμοκηπίου είναι υψηλότερη από τη θερμοκρασία του θερμοκηπίου.
Το σύστημα ηλεκτρονικού ελέγχου παρέχει ακριβή έλεγχο της λειτουργίας.
Η απαίτηση είναι 17kW. (Μπορεί να προσαρμοστεί)
