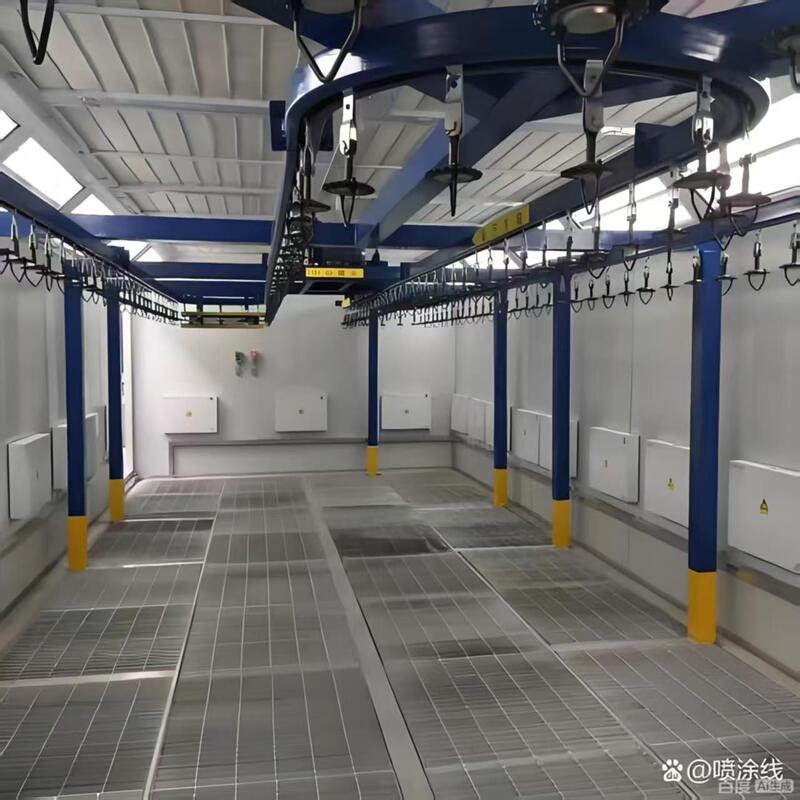

Φούρνος βαφής με θέρμανση φυσικού αερίου υψηλής θερμοκρασίας, θάλαμος ψεκασμού για επισκευή και ανακαίνιση αυτοκινήτων
Πλεονεκτήματα:
Ακριβής Διαχείριση Ροής Αέρα και Αερισμός
Σύστημα Ελεγχόμενης Ανταλλαγής Αέρα: Ο θάλαμος ενσωματώνει δύο ανεξάρτητες μονάδες παροχής αέρα (σύνολο 40.000 m³/h) και δύο μονάδες εξαγωγής (σύνολο 4.000 m³/h), επιτυγχάνοντας ένα ελεγχόμενο περιβάλλον ελαφρώς θετικής πίεσης, ιδανικό για την εφαρμογή βαφής και την εξαγωγή υπερψεκασμού.
Ευέλικτη Διαμόρφωση Αγωγών: Κάθε μονάδα χειρισμού αέρα υποστηρίζεται από ένα αποκλειστικό σύστημα αγωγών που περιλαμβάνει ευθείς αγωγούς (1000×1000×1000mm), αγκώνες 90° και 45°, επιτρέποντας ευέλικτη δρομολόγηση για την προσαρμογή σε διάφορες διατάξεις εγκαταστάσεων και απαιτήσεις ροής αέρα.
Έξυπνος Έλεγχος Ροής Αέρα: Τόσο τα συστήματα παροχής όσο και εξαγωγής είναι εξοπλισμένα με πνευματικά ή χειροκίνητα πτερύγια, επιτρέποντας την προσαρμογή σε πραγματικό χρόνο της ταχύτητας και του όγκου του αέρα ώστε να ταιριάζουν σε διαφορετικές λειτουργίες ψεκασμού, ψησίματος ή στεγνώματος.
Τεχνικές Προδιαγραφές
Αυτός ο μεγάλης κλίμακας, πλήρως εξοπλισμένος θάλαμος ψεκασμού έχει σχεδιαστεί για βιομηχανική βαφή, ψήσιμο και φινίρισμα υψηλού όγκου, επαγγελματικής χρήσης. Η στιβαρή κατασκευή και τα προηγμένα συστήματά του εξασφαλίζουν ένα ελεγχόμενο, ασφαλές και αποτελεσματικό περιβάλλον.
1. Δομικός Σχεδιασμός & Διαστάσεις
Ευρύχωρος Χώρος Εργασίας: Προσφέρει ένα σημαντικό εσωτερικό χώρο εργασίας που μετρά 15.000 mm (Μ) × 5.000 mm (Π) × 5.000 mm (Υ).
Στιβαρή Κατασκευή: Κατασκευασμένο με τοίχο από πάνελ σάντουιτς EPS πάχους 70mm και πάνελ οροφής EPS πάχους 50mm (με επιλογές πετροβάμβακα ή PU), φινιρισμένο με λευκό χάλυβα χρώματος 0,426mm και σφραγισμένες ατσάλινες άκρες.
Προσβασιμότητα: Διαθέτει μια μεγάλη κύρια πόρτα πρόσβασης 4 φύλλων (4.000 x 4.600mm) και δύο τυπικές πόρτες εργασίας (800 x 2.000mm) με παράθυρα παρατήρησης και κλειδαριές πίεσης.
2. Προηγμένο Σύστημα Ροής Αέρα & Αερισμού
Χειρισμός Αέρα Υψηλής Χωρητικότητας: Εξοπλισμένο με δύο ανεξάρτητες Μονάδες Αέρα Αναπλήρωσης και δύο Μονάδες Αέρα Εξαγωγής για ακριβή περιβαλλοντικό έλεγχο.
Παροχή Αέρα: Συνολική ροή 40.000 m³/h μέσω φυγοκεντρικών ανεμιστήρων εξωτερικού ρότορα (2x 7,5KW κινητήρες ανά μονάδα).
Εξαγωγή Αέρα: Συνολική ροή 4.000 m³/h μέσω φυγοκεντρικών ανεμιστήρων με ιμάντα (2x 11KW κινητήρες).
Ευέλικτη Διάταξη Αγωγών: Το σύστημα περιλαμβάνει πολλαπλούς ευθείς αγωγούς 1000x1000mm, αγκώνες 90° και 45°, επιτρέποντας ευέλικτη και αποτελεσματική διάταξη αγωγών για βέλτιστη διαχείριση ροής αέρα.
3. Ολοκληρωμένη Διήθηση & Περιβαλλοντικός Έλεγχος
Διήθηση Πολλαπλών Σταδίων: Ένα σύστημα διήθησης τεσσάρων σταδίων εξασφαλίζει καθαρό αέρα εισαγωγής και ασφαλή εξαγωγή:
Πρωτεύον Φίλτρο (G3)
Φίλτρο Υψηλής Απόδοσης (F5)
Φίλτρο Απορρόφησης Χρώματος (G3)
Φίλτρο ενεργού άνθρακα για την προσρόφηση VOC (βενζόλιο, ξυλόλιο).
Ισχυρό Σύστημα Θέρμανσης: Δύο ανεξάρτητα συστήματα, το καθένα με καυστήρα ντίζελ Riello RG5S (μέγιστη απόδοση 260.000 KW) και εναλλάκτη θερμότητας από ανοξείδωτο χάλυβα. Ικανό να αυξήσει τη θερμοκρασία του θαλάμου από 0°C έως 20°C για ψεκασμό και έως 60°C για ψήσιμο εντός 10-15 λεπτών. (Διατίθενται επιλογές φυσικού αερίου/ηλεκτρικού ρεύματος/IR).
Βέλτιστο Περιβάλλον Εργασίας & Ασφάλεια
Εξαιρετικός Φωτισμός: Παρέχει φωτισμό ≥1000 Lux μέσω ενός συνδυασμού 80 λαμπτήρων LED 18W τοποθετημένων στην κορυφή και 88 λαμπτήρων LED 18W στο ύψος της μέσης.
Ολοκληρωμένο Σύστημα Ελέγχου: Ένα κεντρικό ηλεκτρονικό πάνελ ελέγχου διαχειρίζεται όλες τις λειτουργίες: ψεκασμό, θέρμανση, ψήσιμο, χρονοδιακόπτες στεγνώματος, φωτισμό και διακοπή έκτακτης ανάγκης. Περιλαμβάνει ελεγκτές θερμοκρασίας, μετρητές (αμπερόμετρο, βολτόμετρο, πίεση) και συστήματα συναγερμού για πλήρη λειτουργική εποπτεία.
Επιλογές Δαπέδου & Αερισμού: Διαθέτει δάπεδο με σχάρες με επίπεδες σιδερένιες και στριφτές ατσάλινες γρίλιες (24 τεμάχια) και προσφέρει προαιρετική διαμόρφωση εξαγωγής από το πλευρικό τοίχωμα.
|
Εσωτερικά
διάσταση
|
15000 × 5000 × 5000 mm (Μ × Π × Υ) |
|
εξωτερικά
διάσταση
|
15130 × 6890 × 5600 mm (Μ×Π×Υ) |
| Υπόγειο |
Υπάρχουν 2 σειρές από 30x4 επίπεδο σίδερο + ⌀8 στριφτές ατσάλινες γρίλιες δαπέδου (24 τεμάχια) και στις δύο πλευρές του εδάφους (προαιρετική εξαγωγή από το πλευρικό τοίχωμα) |
| μπροστινή πόρτα |
Μέγεθος πόρτας: 4000 × 4600mm (Π×Υ), πόρτα κάμψης λαμαρίνας, 4 φύλλα πόρτας, τετράγωνο παράθυρο από σκληρυμένο γυαλί, γέμισμα: EPS. (Το γέμισμα μπορεί να ρυθμιστεί και η πύλη μπορεί να εξοπλιστεί με ηλεκτρικό ρολό) |
| πόρτα εργασίας |
2 σετ, μέγεθος πόρτας εργασίας: 800×2000mm (Π×Υ), εξοπλισμένο με
κλειδαριά πίεσης και γυάλινο παράθυρο παρατήρησης
|
| πάνελ τοίχου |
Πάνελ τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 70mm,
πάχος χαλύβδινης πλάκας χρώματος: 0,426mm, λευκό, ατσάλινες άκρες σφραγισμένες και στις δύο πλευρές; (Προαιρετικός πετροβάμβακας, PU)
|
| οροφή |
Πάνελ τοίχου EPS, αποτελεσματικό πλάτος 1150mm, συνολικό πάχος 50mm,
πάχος χαλύβδινης πλάκας χρώματος: 0,426mm, λευκό, ατσάλινες άκρες σφραγισμένες και στις δύο πλευρές; (Προαιρετικός πετροβάμβακας, PU)
|
| φωτισμός |
Φωτισμός οροφής: 20 ομάδες × 4 τεμ = 80 τεμ λαμπτήρες 18W
Φωτισμός μέσης: 22 ομάδες × 4 τεμ = 88 τεμ σωλήνες λαμπτήρων 18W, LED
σωλήνες λαμπτήρων, αντιεκρηκτικό κουτί φωτός
Φωτισμός ≥1000Lux
|
|
Μονάδα Αέρα
εγκατάσταση
|
Είσοδος αέρα από την πλευρά, εξαγωγή από το πίσω μέρος, τετράγωνος σωλήνας
συγκόλληση + πλαίσιο αλουμινίου, λευκό χρώμα, μάσκα από πετροβάμβακα μηχανής υψηλής αντοχής πάχους 20mm
|
|
Αναπλήρωση
Μονάδα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 2 φυγοκεντρικούς ανεμιστήρες διπλής εισόδου εξωτερικού ρότορα, ισχύς μονού κινητήρα: 7,5KW; συνολική ροή: 40000m3 /h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s; πνευματικό πτερύγιο ρύθμισης παροχής αέρα, πνευματικό πτερύγιο εκκίνησης κύκλου. |
|
Εξαντλημένος
Μονάδα αέρα
(2 ομάδες)
|
Κάθε ομάδα είναι εξοπλισμένη με 1 φυγοκεντρικό ανεμιστήρα διπλής εισόδου, κίνηση τροχαλίας, ισχύς μονού κινητήρα: 11KW; συνολική ροή: 4000m3 /h, ταχύτητα ανέμου χωρίς φορτίο: 0,25m/s; χειροκίνητο πτερύγιο ρύθμισης εξαγωγής. |
|
Θέρμανση
Σύστημα
(2 σετ)
|
Κάθε ομάδα είναι εξοπλισμένη με καυστήρα Riello RG5S Diesel με
μέγιστη θερμική απόδοση 26.000KW; εξοπλισμένο με φούρνο εναλλαγής θερμότητας από ανοξείδωτο χάλυβα 304. βαφή αύξησης θερμοκρασίας: 20°C (από 0°C έως 20°C στην κατάσταση ψεκασμού). βαφή ψησίματος: 10-15 λεπτά (από 20° έως 60ºС) κατάσταση βαφής. (Μπορεί να επιλεγεί θέρμανση φυσικού αερίου, ηλεκτρική θέρμανση
θέρμανση σωλήνων και θέρμανση λαμπτήρων υπέρυθρης ακτινοβολίας)
|
|
φιλτράρισμα
Κάθε ομάδα παροχής και εξαγωγής αέρα είναι εξοπλισμένη με 4 τμήματα ευθύγραμμων αεραγωγών 10 00 x 10 00 x 1000mm, 1 τμήμα αγκώνα 10 00 x 10 00mm 90° και 1 τμήμα αγκώνα 10 00 x 10 00mm 45°;
|
1Βαμβάκι πρωτεύοντος φίλτρου παροχής αέρα: Επίπεδο EN 779: G3
2 υπο-υψηλής απόδοσης διήθηση: τρισδιάστατη βισκόζη πλήρους βάθους; Επίπεδο EN799: F5,
3 Διήθηση κουβέρτας από βαμβάκι ανθεκτικό στη βαφή από ίνες γυαλιού: Επίπεδο EN 779: G3;
4. Διήθηση σωματιδίων ενεργού άνθρακα: απορροφά βενζόλιο και ξυλόλιο στα καυσαέρια
|
| Ηλεκτρονικό σύστημα ελέγχου |
Ψεκασμός βαφής, θέρμανση ψεκασμού βαφής, ψήσιμο βαφής, ρύθμιση χρόνου στεγνώματος, διακόπτης φωτισμού, ενδεικτική λυχνία βλάβης, ελεγκτής θερμοκρασίας, διακόπτης τροφοδοσίας, διακόπτης διακοπής έκτακτης ανάγκης, χρονοδιακόπτης, περιοριστής θερμοκρασίας, αμπερόμετρο, βολτόμετρο, μανόμετρο, συναγερμός πίεσης |
|
Σύστημα αγωγών
Κάθε ομάδα παροχής και εξαγωγής αέρα είναι εξοπλισμένη με 4 τμήματα ευθύγραμμων αεραγωγών 10 00 x 10 00 x 1000mm, 1 τμήμα αγκώνα 10 00 x 10 00mm 90° και 1 τμήμα αγκώνα 10 00 x 10 00mm 45°;
|
συνολική ισχύς |
| 56KW |
Ο θάλαμος ψεκασμού αυτοκινήτων μεγάλου μεγέθους έχει σχεδιαστεί για να καλύπτει ποικίλες ανάγκες με κορυφαίες τεχνικές προδιαγραφές |
και προσαρμόσιμα χαρακτηριστικά. Οι εσωτερικές διαστάσεις είναι 6900 × 3900 × 2650 mm (Μ × Π × Υ), (ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ)
ενώ οι εξωτερικές διαστάσεις είναι 7000 × 5350 × 3400 mm (Μ × Π × Υ). (ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ) Το στιβαρό υπόγειο
διαθέτει περίφραξη κάμψης γαλβανισμένου φύλλου, που υποστηρίζεται από τετράγωνους σωλήνες και σχάρα δαπέδου, εξασφαλίζοντας συνολική φέρουσα ικανότητα
2,4T, ρυθμιζόμενη ανάλογα με τις ανάγκες.
Η κύρια μπροστινή πόρτα, 3000 × 2600mm (Π×Υ), έχει τρία φύλλα με τετράγωνα παράθυρα από σκληρυμένο γυαλί και γέμισμα EPS.
Μια επιπλέον πόρτα εργασίας, διαστάσεων 800×2000mm (Π×Υ), περιλαμβάνει κλειδαριά πίεσης και παράθυρο παρατήρησης.
Τα πάνελ τοίχου EPS και η οροφή από γαλβανισμένο φύλλο του θαλάμου παρέχουν ισχυρή μόνωση, με διαθέσιμα προαιρετικά υλικά.
Το σύστημα φωτισμού παρέχει πάνω από 1000Lux με 32 επάνω και 16 μεσαίους λαμπτήρες LED. Η μονάδα αέρα διαχειρίζεται αποτελεσματικά
την εισαγωγή και την εξαγωγή, με τη βοήθεια ενός καυστήρα Riello RG5S για βέλτιστη θέρμανση. Το ολοκληρωμένο σύστημα διήθησης εξασφαλίζει
ένα καθαρό περιβάλλον εργασίας, ενώ το ηλεκτρονικό σύστημα ελέγχου προσφέρει ακριβή λειτουργικό έλεγχο. Η συνολική ισχύς
απαιτείται 17kW.(ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ)
