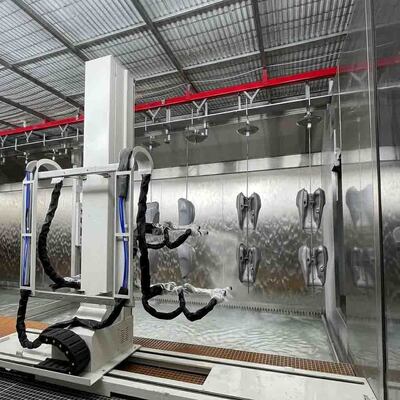

Αυτοματοποιημένη γραμμή βαφής με ρομποτικό σπρέι με θάλαμο κουρτινών νερού

Αυτοματοποιημένη ρομποτική γραμμή χρωματισμού με ψεκασμό με θάλαμο κουρτίνας νερού

Στην σύγχρονη βιομηχανική κατασκευή, η επίτευξη ατελής τελικής επιφάνειας, διατηρώντας ταυτόχρονα υψηλή αποδοτικότητα παραγωγής και συμμόρφωση προς το περιβάλλον, αποτελεί σημαντική πρόκληση.Η παραδοσιακή χειροκίνητη ψεκαστική συχνά υποφέρει από ασυνεπή ποιότητα της επικάλυψης, υψηλή σπατάλη υλικών και κίνδυνοι για την υγεία των χειριστών.

Η αυτοματοποιημένη ρομποτική γραμμή χρωματισμού με ψεκασμό με νερό είναι σχεδιασμένη για να λύσει αυτά τα ζητήματα.Αυτό το ολοκληρωμένο σύστημα προσφέρει απαράμιλλη ομοιότητα επίστρωσης., φιλικές προς το περιβάλλον λειτουργίες και μέγιστη απόδοση για μαζική παραγωγή.

Βασικά χαρακτηριστικά απόδοσης

1. Υψηλής ακρίβειας πολυάξιο ρομποτικό ψεκασμό
Το σύστημα χρησιμοποιεί ένα προγραμματιζόμενο, πολυάξιο βιομηχανικό ρομπότ ζωγραφικής ικανό να εκτελεί σύνθετες διαδρομές ψεκασμού με ακρίβεια χιλιοστών.

Ομοιόμορφο πάχος ταινίας: Εξάλειψη ανθρώπινου σφάλματος, διασφαλίζοντας συνεπή πάχος χρώματος σε επίπεδες, καμπυλωτές και περίπλοκες γεωμετρίες.

Βελτιωμένη αποτελεσματικότητα μεταφοράς χρώματος: Η ακριβής ενεργοποίηση του πυροβόλου ψεκασμού μειώνει την κατανάλωση χρώματος και ελαχιστοποιεί τα απόβλητα υπερψεκασμού.

Ταχεία αλλαγή συνταγών: Αποθήκευση προγραμμάτων πολλαπλών εξαρτημάτων στο σύστημα PLC για γρήγορες αλλαγές μεταξύ διαφορετικών γραμμών προϊόντων.

2Προηγμένη τεχνολογία υδροκοιτίδας φιλικής προς το περιβάλλον

Ο πίσω τοίχος της καμπίνας ψεκασμού διαθέτει μια συνεχής, υψηλής ταχύτητας αυλαία νερού που έχει σχεδιαστεί για να συλλαμβάνει άμεσα την αιωρούμενη ομίχλη χρώματος.

Υψηλότερη αποθήκευση υπερχείλισης: Τα σωματίδια χρώματος που μεταφέρονται από τον αέρα προσελκύονται στην δίνη του νερού πλύσης, αποτρέποντας την συσσώρευση χρώματος στο εργασιακό κομμάτι και το εσωτερικό του θάλαμου.

Βελτιωμένη καθαρισμός αέρα: Μειώνει σημαντικά τις εκπομπές ΑΠΟ (Ατμητικές Οργανικές Συνθέσεις) και τις μυρωδιές της μπογιάς στο εργαστήριο.

Σχεδιασμός χαμηλής συντήρησης: Κατασκευάζεται με ανοξείδωτο χάλυβα υψηλής ποιότητας για να αντιστέκεται στη διάβρωση και να απλοποιεί τον καθαρισμό των ιλύων βαφής.

3Συνεχές σύστημα μεταφορέα

Σχεδιασμένη για την απρόσκοπτη αυτοματοποίηση εργοστασίου, η βαριά υπόστεγη γραμμή μεταφορέα μεταφέρει συνεχώς τα εργασιακά κομμάτια μέσω των ζωνών φόρτωσης, ψεκασμού, αναβοσβήνειας και θέρμανσης.

Συγχρονισμένος έλεγχος ταχύτητας: Η ταχύτητα του μεταφορέα είναι πλήρως συγχρονισμένη με τον κύκλο ψεκασμού του ρομποτικού χεριού για την πρόληψη των συμφόρησης.

Προσαρμοσμένο Jig Hanging: Τα προσαρμοσμένα αγκάθια και τα περιστρεφόμενα jigs εξασφαλίζουν κάλυψη ψεκασμού 360 μοιρών για σύνθετα μέρη.

Δραστηριότητα του συστήματος

Εφοδιασμός και προεπεξεργασία: Τα εργασιακά αντικείμενα (όπως δεξαμενές καυσίμου μοτοσυκλετών, εξαρτήματα αυτοκινήτων ή υλικό) κρεμάζονται με ασφάλεια στα ανωτέρω μεταγωγικά τζιχ.

Αυτοματοποιημένη ανίχνευση: Οι οπτικοί αισθητήρες ανιχνεύουν το εισερχόμενο εργασιακό κομμάτι και ενεργοποιούν το αντίστοιχο ρομποτικό πρόγραμμα ζωγραφικής.

Επικάλυψη ακρίβειας: Το ρομποτικό χέρι εκτελεί την προπρογραμματισμένη τροχιά, εφαρμόζοντας πρώιμο, βάσιμη ή ανώτερη επικάλυψη με βέλτιστη πίεση υγρού.

Υπερβολική διήθηση: Η υπερβολική ομίχλη χρώματος απορροφάται στο τοίχωμα της κουρτίνας νερού από ανεμιστήρες εξάτμισης μεγάλης χωρητικότητας, παγιδεύοντας τα σωματίδια στην πισίνα διήθησης νερού.

Μεταφορά προς θέρμανση: Τα επικαλυμμένα μέρη μετακινούνται συνεχώς προς την περιοχή ανάφλεξης και το φούρνο ξήρανσης για θερμική θέρμανση.

Τεχνικές προδιαγραφές

Βιομηχανικές εφαρμογές

Αυτό το αυτοματοποιημένο σύστημα επικάλυψης είναι εξαιρετικά ευπροσάρμοστο και ευρέως χρησιμοποιείται σε βιομηχανίες που απαιτούν υψηλού όγκου, υψηλής ποιότητας επιφάνειες:

Τμήματα αυτοκινήτων και μοτοσυκλετών: δεξαμενές καυσίμου, προφυλακτήρες, πλευρικοί καθρέφτες, ελαστικές και πλαστικά εξαρτήματα.

Οικιακές συσκευές: Πίνακες ψυγείου, περιβλήματα πλυντηρίων ρούχων και πλαίσια κλιματιστικού.

Εργαλεία και Μηχανήματα: Βαλβίδες, θήκοι αντλιών, μέρη χυτοσίδηρου και μεταλλικά περιβλήματα.

Ηλεκτρονικά προϊόντα: Κέλυφα φορητών υπολογιστών, περιβλήματα εξοπλισμού επικοινωνίας και καταναλωτικά ηλεκτρονικά προϊόντα.

Συχνές ερωτήσεις (FAQ)

Πώς βελτιώνει η καμπίνα κουρτίνας νερού την περιβαλλοντική ασφάλεια;
Όταν το υπερβολικό ψεκασμό χτυπά το τοίχωμα του τρεχούμενου νερού, τα στερεά χρώματα παγιδεύονται αμέσως και ξεπλένονται σε μια δεξαμενή διήθησης.Αυτό εμποδίζει την εξάτμιση επικίνδυνων σκόνης χρώματος στην ατμόσφαιρα και μειώνει σημαντικά τις συγκεντρώσεις VOC εντός της εγκατάστασης., διασφαλίζοντας την ευθυγράμμιση με τους αυστηρούς τοπικούς περιβαλλοντικούς κανονισμούς.

Μπορεί αυτό το σύστημα να χειριστεί διαφορετικά μεγέθη προϊόντων στην ίδια γραμμή;
Χάρη στην έξυπνη τεχνολογία αισθητήρων και τον προηγμένο προγραμματισμό PLC,το ρομπότ μπορεί να εντοπίσει διαφορετικά μέρη στην γραμμή μεταφοράς και να αλλάξει αυτόματα στο προεφοδιασμένο προφίλ ψεκασμού για το συγκεκριμένο στοιχείο χωρίς να σταματήσει τη γραμμή.

Ζητήστε μια προσαρμοσμένη πρόταση μηχανικής
Η ομάδα μηχανικών μας ειδικεύεται στο σχεδιασμό ολοκληρωμένων αυτοματοποιημένων λύσεων επικάλυψης προσαρμοσμένων στην συγκεκριμένη διάταξη του εργαστηρίου σας, την παραγωγική ικανότητα και τις διαστάσεις του εργαστηρίου.Επικοινωνήστε μαζί μας σήμερα για να λάβετε ένα λεπτομερές σχέδιο διάταξης και μια ανάλυση ROI για τις εγκαταστάσεις σας.

Έτοιμοι να αναβαθμίσετε τις ικανότητές σας για βιομηχανική τελειοποίηση;

Επικοινωνήστε με την ομάδα μηχανικών μας για να σχεδιάσετε μια εξατομικευμένη λύση τελικής επιφάνειας που να ανταποκρίνεται στις ακριβείς λειτουργικές απαιτήσεις και το σχεδιασμό σας.
