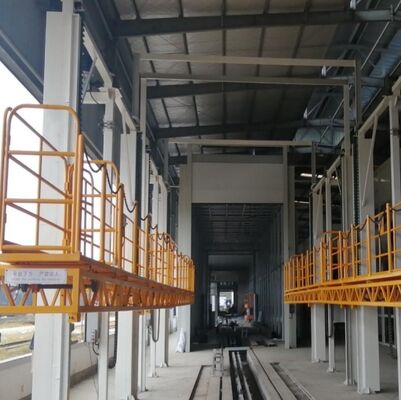

Προσαρμοσμένος ανυψωτήρας ψεκασμού 14 μέτρων με προέκταση προς τα εμπρός

Μελέτη περίπτωσης: Προσαρμοσμένος ανυψωτήρας ψεκασμού 14 μέτρων με προέκταση προς τα εμπρός για κατασκευή λεωφορείων στη Νότια Κορέα

1. Ιστορικό έργου

Στη σύγχρονη αυτοκινητοβιομηχανία και την κατασκευή σιδηροδρόμων, η επίστρωση τεμαχίων εργασίας μεγάλης κλίμακας, όπως λεωφορεία και βαγόνια τρένων, παρουσιάζει σημαντικές λειτουργικές προκλήσεις. Πρόσφατα, η CoatTech Intelligent Equipment συνεργάστηκε με την Pailant, μια αξιόπιστη εταιρεία από τη Νότια Κορέα, για να κατασκευάσει μια εξαιρετικά εξειδικευμένη λύση ανύψωσης. Ο πελάτης χρειαζόταν μια τεράστια, αυτοματοποιημένη πλατφόρμα ανύψωσης για τον νέο του θάλαμο βαφής μεγάλης κλίμακας για να διευκολύνει τη διακόσμηση της επιφάνειας, τη συγκόλληση και τη βαφή μεγάλων εξαρτημάτων λεωφορείων.

2. Οι Βασικές Προκλήσεις

Τα τυπικά ανυψωτικά θαλάμων βαφής κυμαίνονται συνήθως από 3 έως 7 μέτρα. Ωστόσο, αυτό το συγκεκριμένο έργο απαιτούσε ακραία προσαρμογή λόγω αυστηρών χωρικών συνοριακών συνθηκών και του τεράστιου μεγέθους των τεμαχίων:

Ογκώδες τεμάχιο εργασίας: Τα εξαρτήματα (συμπεριλαμβανομένης της ολίσθησης της διαδικασίας) έχουν διαστάσεις 12,5 m (L) x 2,5 m (W) x 3,3 m (Υ).

Χωρικοί περιορισμοί: Οι εσωτερικές διαστάσεις της καμπίνας ήταν 16m x 6m x 5,3m, με πραγματικό πλάτος εργασίας μόνο 5,2 m, αφήνοντας ένα σφιχτό περιθώριο εγκατάστασης 400 mm σε κάθε πλευρά για τον μηχανισμό ανύψωσης.

Προσαρμοσμένη κινητικότητα: Ο πελάτης ζήτησε από την πλατφόρμα όχι μόνο να ανυψώνεται κατακόρυφα, αλλά και να διαθέτει μια μοναδική οριζόντια προέκταση 300 mm για να επιτρέπει στους χειριστές να πλησιάσουν με ασφάλεια το τεμάχιο εργασίας.

3. Η λύση CoatTech

Κατανοώντας τον επείγοντα χαρακτήρα του προγράμματος παραγωγής του πελάτη, η ομάδα μηχανικών της CoatTech εργάστηκε όλη τη νύχτα για να παραδώσει μια ολοκληρωμένη 3D μηχανική προσομοίωση και εμπορική πρόταση εντός 24 ωρών.

Η λύση μας περιλάμβανε μια προσαρμοσμένη ηλεκτρική πλατφόρμα ανύψωσης 14 μέτρων. Για να διασφαλιστεί η απόλυτη δομική ακεραιότητα και η συγχρονισμένη κίνηση σε τόσο μεγάλο διάστημα, ο σχεδιασμός ενσωμάτωσε:

Μηχανισμός διπλής ασφάλειας: Ταυτόχρονη χρήση αλυσίδων βαρέως τύπου και χαλύβδινων συρματόσχοινων για την αποφυγή τυχαίας ελεύθερης πτώσης.

Τηλεσκοπική επέκταση: Μια εξειδικευμένη μηχανική δομή που επιτρέπει στην πλατφόρμα πλάτους 500 mm να εκτείνεται προς τα εμπρός κατά επιπλέον 300 mm ομαλά.

Προαιρετικές αναβαθμίσεις με αντιεκρηκτική προστασία: Παροχή ευέλικτων ηλεκτρικών διαμορφώσεων (Standard και ATEX/EX-proof) για να πληρούν τα ακριβή πρωτόκολλα ασφαλείας της εγκατάστασης της Νότιας Κορέας.

4. Τεχνικές Προδιαγραφές

5. Συμπέρασμα

Αυτό το έργο υπογραμμίζει την ικανότητα της CoatTech να μεταφράζει γρήγορα σύνθετες χωρικές και μηχανικές απαιτήσεις σε αξιόπιστο, βιομηχανικής ποιότητας εξοπλισμό επίστρωσης. Παρέχοντας ακριβή μηχανική και ταχεία εξυπηρέτηση πελατών σε όλες τις ζώνες ώρας, δίνουμε τη δυνατότητα στους παγκόσμιους κατασκευαστές να βελτιώσουν την αποτελεσματικότητα της επίστρωσής τους και την ασφάλεια στο χώρο εργασίας.
