Αυτοματοποιημένο θάλαμο ψεκασμού και σύστημα φούρνου στεγνώσεως ολοκληρωμένη λύση βαφής

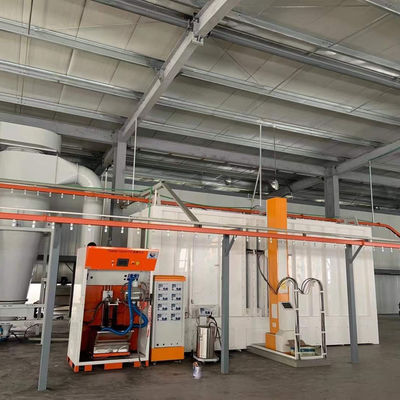

Παρακάτω απεικονίζεται ο ενσωματωμένος αυτόματος θάλαμος ψεκασμού και το σύστημα φούρνου ωρίμανσης – μια ολοκληρωμένη λύση βαφής σχεδιασμένη για παραγωγή υψηλής απόδοσης χωρίς σκόνη. Το σύστημα χωρίζεται σε τρεις βασικές λειτουργικές ζώνες, καθεμία από τις οποίες λειτουργεί αρμονικά για να προσφέρει άψογα αποτελέσματα επίστρωσης.

Κεντρικό σύστημα παροχής αέρα (Προετοιμασία καθαρού αέρα)

Ένα παρθένο περιβάλλον ζωγραφικής ξεκινά με καθαρό αέρα. Η μονάδα παροχής αέρα μας προετοιμάζει τον εισερχόμενο αέρα μέσω μιας διαδικασίας προοδευτικής διήθησης 5 σταδίων, διασφαλίζοντας πρότυπα καθαρού δωματίου κατηγορίας 100.000 στον θάλαμο ψεκασμού.

Αυτόματος θάλαμος ψεκασμού (Εφαρμογή βαφής και σύλληψη ομίχλης)

Αυτή είναι η καρδιά της ζωγραφικής σας γραμμής. Ο θάλαμος ενσωματώνει την τεχνολογία υδροκουρτίνας με ένα στιβαρό σύστημα εξάτμισης για να συλλαμβάνει αποτελεσματικά τον υπερβολικό ψεκασμό, προστατεύοντας τόσο την υγεία του χειριστή όσο και το φινίρισμα του προϊόντος.

Βασικά χαρακτηριστικά του θαλάμου ψεκασμού:

1. Ανώτατο όριο παροχής αέρα / Plenum: Παρέχει φιλτραρισμένο αέρα ομοιόμορφα σε όλη τη ζώνη ψεκασμού, δημιουργώντας μια σταθερή ροή αέρα προς τα κάτω που απομακρύνει τον υπερβολικό ψεκασμό από το τεμάχιο εργασίας.

2. Μπροστινές και πλαϊνές κουρτίνες νερού: Το νερό που ρέει συνεχώς δημιουργεί μια «κουρτίνα» που αιχμαλωτίζει και ξεπλένει το υπερβολικό ψεκασμό του χρώματος, εμποδίζοντάς το να κολλήσει στους τοίχους του θαλάμου ή να αποτεθεί ξανά σε μέρη.

3. Αυτόματα πιστόλια ψεκασμού: Τοποθετημένα στις παλινδρομικές μηχανές μας 3/5/6 αξόνων ή στα ρομπότ ψεκασμού, αυτά τα πιστόλια προσφέρουν ακριβή, σταθερή επίστρωση με ελάχιστη σπατάλη.

4. Μηχανισμός περιστροφής: Επιτρέπει στα φωτιστικά να περιστρέφονται ή να ευρετηριάζονται κατά τη διάρκεια της βαφής, εξασφαλίζοντας κάλυψη 360 μοιρών σε πολύπλοκα μέρη.

5. Δεξαμενή συλλογής σκωρίας / Δεξαμενή λάσπης: Συλλέγει τη λάσπη βαφής από την κουρτίνα νερού, κάνοντας τη διάθεση των απορριμμάτων καθαρή και απλή.

6.Exhaust Hood: Διοχετεύει τον γεμάτο με διαλύτη αέρα απευθείας στο σύστημα επεξεργασίας VOCs (προσροφητής ενεργού άνθρακα).

Φούρνος ωρίμανσης & επιπέδωση/ενσωμάτωση ψύξης (Στέγνωμα & Ωρίμανση)

Μετά το βάψιμο, τα εξαρτήματα μπαίνουν στον φούρνο ωρίμανσης για τελικό στέγνωμα. Ο σχεδιασμός του φούρνου μας εστιάζει στη θερμική απόδοση και την ομοιομορφία θερμοκρασίας για την αποφυγή ελαττωμάτων.

Χαρακτηριστικά του συστήματος φούρνου:

1.Κεντρικός αεραγωγός παροχής θέρμανσης: Ο ζεστός αέρας παράγεται από ηλεκτρική θέρμανση ή καυστήρα και κατανέμεται ομοιόμορφα μέσω ενός κεντρικού αγωγού.

2. Αγωγός αέρα επιστροφής κάτω: Εξασφαλίζει αποτελεσματική κυκλοφορία ζεστού αέρα μέσα στο φούρνο, διατηρώντας την ομοιομορφία θερμοκρασίας ±5°C για την εξάλειψη των κηλίδων που έχουν υποστεί ωρίμανση ή υπερβολική ωρίμανση.

3. Σώμα ωρίμανσης φούρνου: Κατασκευασμένο με μονωτικά πάνελ πετροβάμβακα υψηλής πυκνότητας για ελαχιστοποίηση της απώλειας θερμότητας και μείωση του λειτουργικού κόστους.

4.Θερμοδιακοπή / Αεροκουρτίνα: Τοποθετείται στην είσοδο και την έξοδο του φούρνου για να αποτρέπει τη διαφυγή θερμότητας και τη ροή ζεστού αέρα στην παρακείμενη ζώνη ισοπέδωσης/ψύξης.

5.Τμήμα ισοπέδωσης και ψύξης: Βρίσκεται πριν από το φούρνο (ισοπέδωση) και μετά το φούρνο (ψύξη). Η ζώνη ισοπέδωσης επιτρέπει στο χρώμα να λειαίνει μόνο του. η ζώνη ψύξης χρησιμοποιεί αέρα περιβάλλοντος για να μειώσει τα εξαρτήματα στη θερμοκρασία χειρισμού.

Γιατί να επιλέξετε αυτό το ολοκληρωμένο σχέδιο;

Είστε έτοιμοι να δημιουργήσετε το προσαρμοσμένο σύστημά σας;

Κάθε γραμμή παραγωγής είναι μοναδική. Σχεδιάζουμε και κατασκευάζουμε κάθε σύστημα με βάση το συγκεκριμένο μέγεθος εξαρτήματος, το στόχο απόδοσης και τις απαιτήσεις επίστρωσης.

Επικοινωνήστε μαζί μας για δωρεάν συμβουλευτική και δειγματοληπτική δοκιμή στο πιλοτικό εργαστήριό μας 2.000 m².
