Περίπτερο βαφής πάνελ από πετροβάμβακα 60 λεπτών με πυρκαγιά | Ευφυής Εξοπλισμός CoatTech

MOQ:	1
τιμή:	USD6000-USD12000/SET
Τυπική συσκευασία:	Με τακτική ταινία και χαρτοκιβώτιο
Προθεσμία παράδοσης:	15 ημέρες μετά την κατάθεση
Τρόπος πληρωμής:	T/T
Δυνατότητα ανεφοδιασμού:	30 σετ/μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

CoatTech

Πιστοποίηση

Αριθμό μοντέλου

Λύση Bodyshop

Κύρια πόρτα::

Στυλ πτυσσόμενου ή ηλεκτρικού κυλιόμενου στυλ

Επένδυση:

10-50

Χρήση:

Ζωγραφική αυτοκινήτων, ζωγραφική επίπλων, βιομηχανική ζωγραφική

Χρήση ενέργειας::

Ντίζελ, αέριο, ατμό, ηλεκτρικό ή άλλη επιλογή

Επίπεδο θορύβου:

≤80dB

Τροφοδοσία::

380V/50Hz/3PH ή άλλη επιλογή

Υλικό:

Ατσάλι

Πηγές ενέργειας::

Νερό, ηλεκτρική ενέργεια, φυσικό αέριο

Εφαρμογή::

Λεωφορείο/φορτηγό ή άλλα μεταλλικά προϊόντα

Σύστημα θέρμανσης:

Καυστήρας Riello

Επισημαίνω:

60λεπτη πυράντοχη πλάκα πετροβάμβακα

προσαρμοσμένος θάλαμος ψεκασμού βαφής

πυράντοχη πλάκα θαλάμου ψεκασμού

Περιγραφή προϊόντος

Προσαρμοσμένο σύστημα πάνελ πετροβάμβακα 60 λεπτών με πυρκαγιά | Ευφυής Εξοπλισμός CoatTech

Σχεδιασμένο για εργοστάσια με περιορισμένο χώρο (επιλογές πλάτους 5,60 m & 6,20 m). Η CoatTech παρέχει συστήματα πάνελ από πετροβάμβακα 60 λεπτών με πιστοποίηση CNAS με 12–15 ημέρες επιτόπου εγκατάσταση και υποστήριξη θέσης σε λειτουργία.

Έλα ο πελάτης το ονόμασε επίσης ως προσαρμοσμένο σύστημα βιομηχανικής επίστρωσης, πάνελ 60 λεπτών με βαθμολογία φωτιάς, πάνελ σάντουιτς από πετροβάμβακα, συμπαγής διάταξη θαλάμου ψεκασμού, υπηρεσία θέσης σε λειτουργία επιτόπου

Επισκόπηση

Όταν ενσωματώνουν νέες γραμμές επίστρωσης ή χωρίζουν βιομηχανικούς χώρους ψεκασμού, οι κατασκευαστές αντιμετωπίζουν συχνά δύο κρίσιμα εμπόδια:

στενά εργοστασιακά ίχνηκαιαυστηρούς τοπικούς κανονισμούς πυρασφάλειας.

Το προσαρμοσμένο αρθρωτό σύστημα διαχωρισμού πετροβάμβακα της CoatTech έχει σχεδιαστεί ειδικά για να επιλύει και τα δύο προβλήματα ταυτόχρονα. Συνδυάζοντας χωροταξικές διατάξεις ακριβείας χιλιοστών με πιστοποιημένη πυραντίσταση 60 λεπτών, διασφαλίζουμε ότι ο εξοπλισμός σας ταιριάζει τέλεια, περνάει απρόσκοπτα τους τοπικούς ελέγχους ασφαλείας και λειτουργεί αξιόπιστα.

Βασικά σημεία

Βαθμολογία πυραντίστασης 1,60 λεπτών:Επίσημα ελεγμένο και πιστοποιημένο σύμφωνα με τα πρότυπα GB/T 9978 (αναγνωρισμένο CNAS / CMA / ILAC-MRA).

2. Προσαρμοσμένες Χωρικές Διατάξεις:Προσχεδιασμένες επιλογές σχεδιασμένες ειδικά για πλάτη τοποθεσιών που καλύπτονται5,60μ (Επιλογή 1)ή6,20μ (Επιλογή 2).

3.Μόνωση υψηλής πυκνότητας:Κατασκευασμένο με έγχρωμα χαλύβδινα πάνελ διπλής όψης 50 mm γεμάτα με πυρήνα 100 kg/m³ άκαυστο πετροβάμβακα.

4.Επιτόπια ανάπτυξη με το κλειδί στο χέρι:1 έμπειρος μηχανικός πεδίου αποστέλλεται στις εγκαταστάσεις σας για12-15 ημέρεςδομικής συναρμολόγησης, ολοκλήρωσης και θέσης σε λειτουργία.

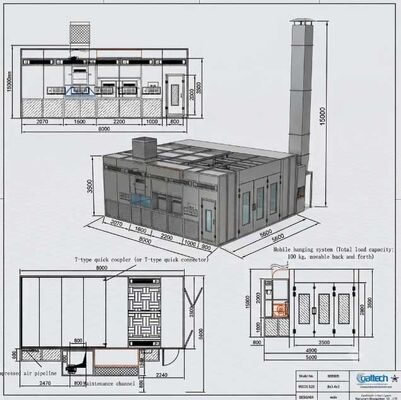

Επιλογές Διπλής Χωρικής Διάταξης: Επιλογή 1 έναντι Επιλογής 2

Περίπτερο βαφής πάνελ από πετροβάμβακα 60 λεπτών με πυρκαγιά | Ευφυής Εξοπλισμός CoatTech

Οι τυπικές διατάξεις εξοπλισμού συχνά αποτυγχάνουν όταν ο χώρος είναι αυστηρά περιορισμένος.

Η CoatTech παρέχει δύο βελτιστοποιημένες δομικές διαμορφώσεις με βάση τους ακριβείς περιορισμούς ορίων της εγκατάστασης:

Επιλογή 1: Συνιστάται για πλάτος τοποθεσίας με όριο 5,60 m

1. Εστίαση:Μέγιστη απόδοση χώρου σε στενούς λειτουργικούς διαδρόμους.

2. Σχέδιο:Εξαιρετικά συμπαγές αποτύπωμα που ενσωματώνει τοίχους πάνελ και αγωγούς χωρίς να διακυβεύεται ο εσωτερικός χώρος εργασίας ή η απόσταση ασφαλείας.

Στοιχείο / Παράμετρος συστήματος	Αναλυτικές Τεχνικές Προδιαγραφές & Απαιτήσεις Διαμόρφωσης	Παρατηρήσεις / Συμμόρφωση
1.0 ΚΥΡΙΕΣ ΔΙΑΣΤΑΣΕΙΣ & ΠΡΟΣΑΡΜΟΓΗ ΤΟΠΟΘΕΣΙΑΣ
Εσωτερικό μέγεθος εργασίας	8000 × 3400 × 3000 mm (Μ × Π × Υ)	Θάλαμος τεμαχίου εργασίας
Εξωτερικό συνολικό μέγεθος	8110 × 5600 × 3500 mm (Μ × Π × Υ) (Περιλαμβάνει διάδρομο συντήρησης 800 mm)	Ταιριάζει σε όριο τοποθεσίας 5,6 m
Θεμέλιο & Όροφος	Πλήρως στο ίδιο επίπεδο με το υπάρχον δάπεδο υπόστεγου. Αυστηρά ΔΕΝ απαιτούνται λάκκοι, ΔΕΝ απαιτούνται ράμπες.	100% Flush Flosh
Διάβαση συντήρησης	Περιλαμβάνει ειδικό διάδρομο συντήρησης 800 mm για σέρβις ανεμιστήρα και αγωγών.	Ενσωματωμένη διάταξη
2.0 ΔΟΜΗ ΚΑΜΠΙΝΑΣ & ΠΑΝΕΛ ΠΥΡΟΣΒΟΛΗΣ
Πάνελ τοίχου	Πάνελ σάντουιτς από πετροβάμβακα 50 mm υψηλής αντοχής. Πραγματικό πλάτος 1150mm; Πλάκες από χάλυβα διπλής όψης 0,6 mm λευκού χρώματος. Πυκνότητα πυρήνα: 120 kg/m³; Βαθμολογία πυρκαγιάς: Κατηγορία Α1.	Κατηγορία Α1 Πυροσβεστική
Πάνελ οροφής	Πάνελ σάντουιτς από πετροβάμβακα 50 mm υψηλής αντοχής. Πραγματικό πλάτος 1150mm; Πλάκες από χάλυβα διπλής όψης 0,6 mm λευκού χρώματος. Πυκνότητα πυρήνα: 120 kg/m³; Βαθμολογία πυρκαγιάς: Κατηγορία Α1.	Κατηγορία Α1 Πυροσβεστική
Κύρια Πόρτα Πρόσβασης	3000 × 2800 mm (Π × Υ); Τετραδιπλωμένη λυγισμένη πόρτα από λαμαρίνα με πλαίσιο τετράγωνου σωλήνα, πυρήνα μόνωσης από PU, παράθυρα παρατήρησης από σκληρυμένο γυαλί, μεντεσέδες βαρέως τύπου.	Εύκολη ομαλή λειτουργία
Πόρτα Προσωπικού	1 μονάδα που βρίσκεται στην αριστερή μπροστινή πλευρά, Μέγεθος: 800 × 2000 mm (Π × Υ); Εξοπλισμένο με αυτόματη κλειδαριά ασφαλείας εκτόνωσης πίεσης και παράθυρο από σκληρυμένο γυαλί.	Έξοδος Έκτακτης Ανάγκης
3.0 ΣΥΣΤΗΜΑ ΑΕΡΙΣΜΟΥ & ΡΟΗΣ ΑΕΡΑ
Χωρητικότητα ροής αέρα	30.000 m³/h συνολική ροή αέρα (ισορροπημένη τροφοδοσία & εξάτμιση).	Υψηλή χωρητικότητα
Πλευρικά Πλαίσια Εξάτμισης	Πλαϊνοί τοίχοι εξάτμισης (Ύψος: 1000mm), κατασκευασμένοι με τετράγωνους σωλήνες 50x50mm, επενδυμένες με πάνελ πετροβάμβακα και εσωτερικό φίλτρο από υαλοβάμβακα.	Σχεδιασμός Side-Downdraft
Θάλαμος ανεμιστήρα εισαγωγής	2 μονάδες φυγοκεντρικοί ανεμιστήρες διπλής εισόδου εξωτερικού ρότορα YDW-5.0A. Ισχύς κινητήρα: 5,5 kW ανά μονάδα (Σύνολο 11 kW); Εξοπλισμένο με ηλεκτρικό ρυθμιζόμενο αποσβεστήρα αέρα Belimo.	Χωρητικότητα 30.000 m³/h
Υπολογισμός Ταχύτητας Αέρα	Ταχύτητα αέρα = Συνολική ροή αέρα / 3600 / Επιφάνεια διατομής = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (ταχύτητα αέρα χωρίς φορτίο: 0,35 m/s).	Συμβατή ταχύτητα ροής αέρα
Ντουλάπι ανεμιστήρα εξάτμισης	1 μονάδα TAE-560H φυγοκεντρικός ανεμιστήρας διπλής εισόδου (με ιμάντα). Ισχύς κινητήρα: 11 kW; Συνολική ροή αέρα: 30.000 m³/h. Στατική πίεση ≥ 700 Pa; Χειροκίνητος/ηλεκτρικός αποσβεστήρας.	Υψηλή στατική πίεση
4.0 Φιλτράρισμα & ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
1ο Στάδιο Προφίλτρο	Βαμβακερό προφίλτρο εισαγωγής, EN 779 Κατηγορία G3.	Προφιλτράρισμα σκόνης
Φίλτρο οροφής 2ου σταδίου	Πλήρους βάθους 3D κολλώδες φίλτρο υπο-υψηλής απόδοσης, βαθμολογία EN 779 Class F5.	Σύλληψη λεπτών σωματιδίων
Απαγωγέας Βαφής 3ου Σταδίου	Ψάθες απαγωγής βαφής από υαλοβάμβακα: 1η στρώση στα πλαϊνά πλήκτρα εξάτμισης, 2η στρώση στο κάτω μέρος του θαλάμου εξάτμισης (πράσινη είσοδος, λευκή έξοδος, EN 779 Class G3).	Διήθηση υπερψεκασμού
4ο Στάδιο Προσρόφηση VOC	Σύστημα κοκκώδους φίλτρου ενεργού άνθρακα για προσρόφηση οργανικών διαλυτών (βενζόλιο, ξυλόλιο, VOCs).	Περιβαλλοντική συμμόρφωση
5.0 ΦΩΤΙΣΜΟΣ & ΗΛΕΚΤΡΟΛΟΓΙΚΟΣ ΕΛΕΓΧΟΣ
Φωτισμός Οροφής	2 σειρές: 10 ομάδες × 4 σωλήνες = 40 τμχ Σωλήνες LED 22W T8.	IP65 Αντιεκρηκτικό
Πλαϊνός Φωτισμός	2 σειρές: 10 ομάδες × 2 σωλήνες = 20 τμχ Σωλήνες LED 8W T8.	IP65 Αντιεκρηκτικό
Επίπεδο Φωτισμού	Φωτισμός ≥ 1000 LUX με ειδικά αντιεκρηκτικά φωτιστικά.	Υψηλή ορατότητα
Γραφείο ελέγχου	Τυπικό ρελέ και ντουλάπι ελέγχου με μπουτόν. Λειτουργίες: Έλεγχος ψεκασμού, φωτισμός, συναγερμός βλάβης, κύρια τροφοδοσία, διακοπή έκτακτης ανάγκης, μετρητής διαφορικής πίεσης.	Αντιεκρηκτική καλωδίωση
6.0 Αγωγοί, ΠΙΕΣΕΙΣ ΑΕΡΑ & ΒΟΗΘΗΤΙΚΑ
Αγωγός εξάτμισης	12 τμήματα αγωγών εξάτμισης 800 × 800 × 1000 mm, αγκώνα 1 × 90 °, αγκώνα 1 × 45 °.	Περιλαμβάνει προδιαγραφή καμινάδας 15μ
Γραμμή Συμπιεσμένου Αέρα	Σωλήνας πεπιεσμένου αέρα από ανοξείδωτο χάλυβα DN15. Γρήγοροι ζεύκτες τύπου T τόσο στην αριστερή όσο και στη δεξιά πλευρά. Μπροστινή πλευρά εξοπλισμένη με σετ 3 μονάδων AIRTAC FRL (διαχωριστής λαδιού-νερού + ρυθμιστής).	Περιλαμβάνεται AIRTAC FRL
Συνολική ισχύς	24 kW (Ανεμιστήρες 22 kW + Φωτισμός ~2 kW).	380V/50Hz/3Phase
Τεκμηρίωση & Υπηρεσία	Περιλαμβάνει εγχειρίδιο λειτουργίας, διάγραμμα καλωδίωσης, Πιστοποιητικό συμμόρφωσης, Λίστα συσκευασίας	Πλήρες πακέτο υποστήριξης

Επιλογή 2: Συνιστάται για πλάτος τοποθεσίας που καλύπτεται στα 6,20 m

1. Εστίαση:Βελτιωμένη εργονομία χειριστή και πρόσβαση στη συντήρηση.

2. Σχέδιο:Χρησιμοποιεί πρόσθετο πλευρικό διάκενο για να παρέχει ευρύτερους διαδρόμους, απλοποιώντας την τακτική συντήρηση, αντικατάσταση φίλτρου και χειρισμό υλικού.

Στοιχείο / Παράμετρος συστήματος	Αναλυτικές Τεχνικές Προδιαγραφές & Απαιτήσεις Διαμόρφωσης	Παρατηρήσεις / Συμμόρφωση
1.0 ΚΥΡΙΕΣ ΔΙΑΣΤΑΣΕΙΣ & ΠΡΟΣΑΡΜΟΓΗ ΤΟΠΟΘΕΣΙΑΣ
Εσωτερικό μέγεθος εργασίας	8000 × 4000 × 3000 mm (Μ × Π × Υ)	Μεγιστοποιημένο εσωτερικό πλάτος
Εξωτερικό συνολικό μέγεθος	8110 × 6200 × 3500 mm (Μ × Π × Υ) (Περιλαμβάνει διάδρομο συντήρησης 800 mm)	Υπερβαίνει τα 5,6 μέτρα πλάτος τοποθεσίας
Θεμέλιο & Όροφος	Πλήρως στο ίδιο επίπεδο με το υπάρχον δάπεδο υπόστεγου. Αυστηρά ΔΕΝ απαιτούνται λάκκοι, ΔΕΝ απαιτούνται ράμπες.	100% ισόπεδο πάτωμα
Διάβαση συντήρησης	Περιλαμβάνει ειδικό διάδρομο συντήρησης 800 mm για σέρβις ανεμιστήρα και αγωγών.	Εξωτερική διάταξη
2.0 ΔΟΜΗ ΚΑΜΠΙΝΑΣ & ΠΑΝΕΛ ΠΥΡΟΣΒΟΛΗΣ
Πάνελ τοίχου	Πάνελ σάντουιτς από πετροβάμβακα 50 mm υψηλής αντοχής. Πραγματικό πλάτος 1150mm; Πλάκες από χάλυβα διπλής όψης 0,6 mm λευκού χρώματος. Πυκνότητα πυρήνα: 120 kg/m³; Βαθμολογία πυρκαγιάς: Κατηγορία Α1.	Κατηγορία Α1 Πυροσβεστική
Πάνελ οροφής	Πάνελ σάντουιτς από πετροβάμβακα 50 mm υψηλής αντοχής. Πραγματικό πλάτος 1150mm; Πλάκες από χάλυβα διπλής όψης 0,6 mm λευκού χρώματος. Πυκνότητα πυρήνα: 120 kg/m³; Βαθμολογία πυρκαγιάς: Κατηγορία Α1.	Κατηγορία Α1 Πυροσβεστική
Κύρια Πόρτα Πρόσβασης	3000 × 2900 mm (Π × Υ); Τετραδιπλωμένη λυγισμένη πόρτα από λαμαρίνα με πλαίσιο τετράγωνου σωλήνα, πυρήνα μόνωσης από PU, παράθυρα παρατήρησης από σκληρυμένο γυαλί, μεντεσέδες βαρέως τύπου.	Πόρτα μεγαλύτερης απόστασης
Πόρτα Προσωπικού	1 μονάδα που βρίσκεται στην αριστερή μπροστινή πλευρά, Μέγεθος: 800 × 2000 mm (Π × Υ); Εξοπλισμένο με αυτόματη κλειδαριά ασφαλείας εκτόνωσης πίεσης και παράθυρο από σκληρυμένο γυαλί.	Έξοδος Έκτακτης Ανάγκης
3.0 ΣΥΣΤΗΜΑ ΑΕΡΙΣΜΟΥ & ΡΟΗΣ ΑΕΡΑ
Χωρητικότητα ροής αέρα	30.000 m³/h συνολική ροή αέρα (ισορροπημένη τροφοδοσία & εξάτμιση).	Υψηλή χωρητικότητα
Πλευρικά Πλαίσια Εξάτμισης	Πλαϊνοί τοίχοι εξάτμισης (Ύψος: 1000mm), κατασκευασμένοι με τετράγωνους σωλήνες 50x50mm, επενδυμένες με πάνελ πετροβάμβακα και εσωτερικό φίλτρο από υαλοβάμβακα.	Σχεδιασμός Side-Downdraft
Θάλαμος ανεμιστήρα εισαγωγής	2 μονάδες φυγοκεντρικοί ανεμιστήρες διπλής εισόδου εξωτερικού ρότορα YDW-5.0A. Ισχύς κινητήρα: 5,5 kW ανά μονάδα (Σύνολο 11 kW); Εξοπλισμένο με ηλεκτρικό ρυθμιζόμενο αποσβεστήρα αέρα Belimo.	Χωρητικότητα 30.000 m³/h
Υπολογισμός Ταχύτητας Αέρα	Ταχύτητα αέρα = Συνολική ροή αέρα / 3600 / Επιφάνεια διατομής = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (Υπολογισμός ονομαστικής ταχύτητας: 0,347 m/s).	Συμβατή ταχύτητα ροής αέρα
Ντουλάπι ανεμιστήρα εξάτμισης	1 μονάδα φυγοκεντρικός ανεμιστήρας διπλής εισόδου TAE-560H (με ιμάντα). Ισχύς κινητήρα: 11 kW; Συνολική ροή αέρα: 30.000 m³/h. Στατική πίεση ≥ 700 Pa; Χειροκίνητος/ηλεκτρικός αποσβεστήρας.	Υψηλή στατική πίεση
4.0 Φιλτράρισμα & ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
1ο Στάδιο Προφίλτρο	Βαμβακερό προφίλτρο εισαγωγής, EN 779 Κατηγορία G3.	Προφιλτράρισμα σκόνης
Φίλτρο οροφής 2ου σταδίου	Πλήρους βάθους 3D κολλώδες φίλτρο υπο-υψηλής απόδοσης, βαθμολογία EN 779 Class F5.	Σύλληψη λεπτών σωματιδίων
Απαγωγέας Βαφής 3ου Σταδίου	Ψάθες απαγωγής βαφής από υαλοβάμβακα: 1η στρώση στα πλαϊνά πλήκτρα εξάτμισης, 2η στρώση στο κάτω μέρος του θαλάμου εξάτμισης (πράσινη είσοδος, λευκή έξοδος, EN 779 Class G3).	Διήθηση υπερψεκασμού
4ο Στάδιο Προσρόφηση VOC	Σύστημα κοκκώδους φίλτρου ενεργού άνθρακα για προσρόφηση οργανικών διαλυτών (βενζόλιο, ξυλόλιο, VOCs).	Περιβαλλοντική συμμόρφωση
5.0 ΦΩΤΙΣΜΟΣ & ΗΛΕΚΤΡΟΛΟΓΙΚΟΣ ΕΛΕΓΧΟΣ
Φωτισμός Οροφής	2 σειρές: 10 ομάδες × 4 σωλήνες = 40 τμχ Σωλήνες LED 22W T8.	IP65 Αντιεκρηκτικό
Πλαϊνός Φωτισμός	2 σειρές: 10 ομάδες × 4 σωλήνες = 40 τμχ Σωλήνες LED 8W T8.	IP65 με αντιεκρηκτική προστασία (αυξημένη)
Επίπεδο Φωτισμού	Φωτισμός ≥ 1000 LUX με ειδικά αντιεκρηκτικά φωτιστικά.	Υψηλή ορατότητα
Γραφείο ελέγχου	Τυπικό ρελέ και ντουλάπι ελέγχου με μπουτόν. Λειτουργίες: Έλεγχος ψεκασμού, φωτισμός, συναγερμός βλάβης, κύρια τροφοδοσία, διακοπή έκτακτης ανάγκης, μετρητής διαφορικής πίεσης.	Αντιεκρηκτική καλωδίωση
6.0 Αγωγοί, ΠΙΕΣΕΙΣ ΑΕΡΑ & ΒΟΗΘΗΤΙΚΑ
Αγωγός εξάτμισης	12 τμήματα αγωγών εξάτμισης 800 × 800 × 1000 mm, αγκώνα 1 × 90 °, αγκώνα 1 × 45 °.	Περιλαμβάνει προδιαγραφή καμινάδας 15μ
Γραμμή Συμπιεσμένου Αέρα	Σωλήνας πεπιεσμένου αέρα από ανοξείδωτο χάλυβα DN15. Γρήγοροι ζεύκτες τύπου T τόσο στην αριστερή όσο και στη δεξιά πλευρά. Μπροστινή πλευρά εξοπλισμένη με σετ 3 μονάδων AIRTAC FRL (διαχωριστής λαδιού-νερού + ρυθμιστής).	Περιλαμβάνεται AIRTAC FRL
Συνολική ισχύς	24 kW (Ανεμιστήρες 22 kW + Φωτισμός ~2 kW).	380V/50Hz/3Phase
Τεκμηρίωση & Υπηρεσία	Περιλαμβάνει εγχειρίδιο λειτουργίας, διάγραμμα καλωδίωσης, Πιστοποιητικό συμμόρφωσης, Λίστα συσκευασίας	Πλήρες πακέτο υποστήριξης

Περίπτερο βαφής πάνελ από πετροβάμβακα 60 λεπτών με πυρκαγιά | Ευφυής Εξοπλισμός CoatTech

Πιστοποιημένη Πυρασφάλεια & Διασφάλιση Ποιότητας

Η ασφάλεια και η συμμόρφωση με τους κανονισμούς είναι αδιαπραγμάτευτες. Τα συστήματα πάνελ CoatTech υποβάλλονται σε αυστηρές δοκιμές σε φούρνο από διαπιστευμένα εθνικά κέντρα δοκιμών (SCFRI / NFTC).

1.Δοκιμασμένη ακεραιότητα και μόνωση:Διατηρήθηκε η δομική σταθερότητα και η θερμική συγκράτηση για πάνω από60 λεπτάυπό έντονη πυρκαγιά.

2.Διεθνής Αναγνώριση:Οι αγγλικές εκθέσεις επιθεώρησης φέρουνCNAS,CMA, καιILAC-MRAσήματα διαπίστευσης, καθιστώντας τα άμεσα αποδεκτά για τοπικές πυροσβεστικές υπηρεσίες σε όλη την Ευρώπη, τη Μέση Ανατολή, την Αμερική και την Ασία-Ειρηνικό.

Υπηρεσίες πεδίου με το κλειδί στο χέρι: Από το εργοστάσιο μέχρι την πλήρη λειτουργία

Δεν αποστέλλουμε μόνο υλικό - εγγυόμαστε επιχειρησιακή ετοιμότητα. Κάθε πακέτο συστήματος περιλαμβάνει ολοκληρωμένα τεχνικά αρχεία και ειδική επιτόπια βοήθεια:

1. Πλήρης Μηχανικός Φάκελος:Άμεση πρόσβαση σε λεπτομερή τρισδιάστατα σχέδια, ηλεκτρικά σχήματα, αναλυτικές αναλύσεις τιμών και επίσημες αναφορές επιθεώρησης.

2.Υποστήριξη επί τόπου εγκατάστασης:Αποστέλλουμε1 ανώτερος μηχανικός πεδίουστον ιστότοπό σας για12-15 ημέρες.

3. Θέση σε λειτουργία & Εκπαίδευση Συστήματος:Ο τεχνικός μας πραγματοποιεί πλήρεις ελέγχους ευθυγράμμισης, δοκιμές ροής αέρα/θέρμανσης, επαληθεύσεις ασφάλειας και πρακτική εκπαίδευση για την τοπική επιχειρησιακή σας ομάδα.

Συχνές Ερωτήσεις (FAQ)

Ε: Είναι επαρκές ένα πάνελ σάντουιτς από πετροβάμβακα 50 mm για αντοχή στη φωτιά 1 ώρας;
Α: Ναι. Το πάνελ τοίχου 50 mm της CoatTech χρησιμοποιεί πετροβάμβακα υψηλής πυκνότητας (100 kg/m³) δεμένο με κόλλα υψηλής θερμοκρασίας και σφράγιση ραφών από πυριτικές ίνες. Έχει πιστοποιηθεί επίσημα σύμφωνα με τα πρότυπα GB/T 9978 για τη διατήρηση της δομικής ακεραιότητας και της θερμομόνωσης για 60 ολόκληρα λεπτά.

Ε: Πώς μπορώ να επιλέξω μεταξύ της Επιλογής 1 (5,60μ) και της Επιλογής 2 (6,20μ);

Α: Εάν το διαθέσιμο καθαρό πλάτος του ιστότοπού σας περιορίζεται αυστηρά στα 5,60 μέτρα ή λιγότερο, επιλέξτε Επιλογή 1. Εάν η εγκατάσταση σας επιτρέπει έως και 6,20 μέτρα πλάτος, επιλέξτε Επιλογή 2 για να επωφεληθείτε από ευρύτερες λωρίδες συντήρησης και πρόσβασης χειριστή.

Ε: Τι περιλαμβάνεται στην επιτόπια υπηρεσία εγκατάστασης 12–15 ημερών;

Α: Η CoatTech παρέχει 1 αποκλειστικό τεχνικό επί τόπου για να καθοδηγήσει τη συναρμολόγηση του δομικού πάνελ, την επαλήθευση στεγανοποίησης, την ευθυγράμμιση αγωγού/εξαρτήματος, την αρχική ενεργοποίηση του συστήματος, τη λειτουργική δοκιμή και την εκπαίδευση ασφαλείας για το προσωπικό συντήρησής σας.

Είστε έτοιμοι να βελτιστοποιήσετε τις εγκαταστάσεις σας;

Λάβετε τις ακριβείς προδιαγραφές, τα τρισδιάστατα σχέδια και τις πιστοποιημένες αναφορές δοκιμών για την αναθεώρηση μηχανικής.

Expert Engineering | Προσαρμοσμένη βιομηχανική επίστρωση & θάλαμος ψεκασμού
