Θάλαμος Ψεκασμού & Φούρνος Σκλήρυνσης για Σιγαστήρες

Θάλαμος Ψεκασμού με Κουρτίνα Νερού για Εξαρτήματα Εξαγωγής — Ψεκασμός, Στέγνωμα και Σκλήρυνση στους 150 °C

Περίληψη προϊόντος: Ένα σύστημα φινιρίσματος δύο σταδίων για μακριά, βαριά εξαρτήματα εξαγωγής όπως σιγαστήρες, καζανάκια και κελύφη σιγαστήρων. Τα εξαρτήματα κρεμιούνται οριζόντια σε ένα στιβαρό ράφι που κινείται σε ράγες δαπέδου, ψεκάζονται σε θάλαμο με κουρτίνα νερού και στη συνέχεια ωθούνται σε ξεχωριστό φούρνο σκλήρυνσης παρτίδας για ελεγχόμενη σκλήρυνση στους 150 °C. Η διαμόρφωση είναι κατάλληλη για σταθερούς αλλά μέτριους ετήσιους όγκους, όπου μια συνεχής αυτοματοποιημένη γραμμή θα ήταν υπερβολικά περίπλοκη.

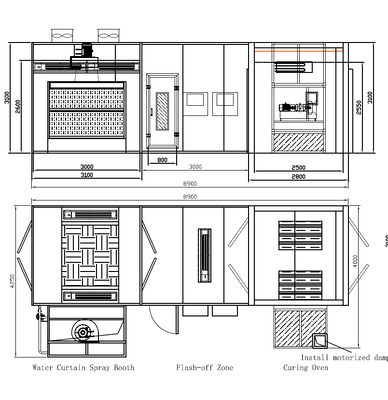

  01    Τι περιλαμβάνει το σύστημα

Θάλαμος ψεκασμού με κουρτίνα νερού — μια μεμβράνη νερού από ανοξείδωτο χάλυβα στον πίσω τοίχο συλλαμβάνει την υπερβολική εκτόξευση στην πηγή. Ένα δάπεδο με σχάρα και εξαγωγή προς τα κάτω διατηρεί την περιοχή αναπνοής του χειριστή καθαρή και εμποδίζει την ομίχλη βαφής να πέσει πίσω στα εξαρτήματα.

Ζώνη στεγνώματος — μια καθαρή, ελεγχόμενη από σκόνη περιοχή όπου η υγρή μεμβράνη ισοπεδώνεται πριν εισέλθει στον φούρνο.

Φούρνος σκλήρυνσης παρτίδας — ηλεκτρική θέρμανση φέρνει το φορτίο στους 150 °C και το διατηρεί για τη σκλήρυνση που απαιτεί η επίστρωση, με εξαναγκασμένη κυκλοφορία για ομοιόμορφη θερμοκρασία.

Στιβαρό ράφι σε ράγες δαπέδου — τα εξαρτήματα κρεμιούνται οριζόντια σε επίπεδα. Το φορτωμένο ράφι κινείται σε τροχούς κατά μήκος ραγών δαπέδου, ώστε ένας χειριστής να μπορεί να μετακινήσει ένα πλήρες φορτίο με ασφάλεια.

Έλεγχος και ασφάλεια — έλεγχος με ρελέ και κουμπιά με ψεκασμό, διακόπτη αντλίας, χρονοδιακόπτη σκλήρυνσης, ψύξη, συναγερμό βλάβης και διακόπτη έκτακτης ανάγκης.

  02    Βασικά χαρακτηριστικά

Αποτελεσματική σύλληψη υπερβολικής εκτόξευσης — η μεμβράνη νερού παγιδεύει τα σωματίδια βαφής και τα καθιζάνει στη λεκάνη, μειώνοντας τη σκόνη στον αέρα και τη φόρτιση των φίλτρων.

Σταθερό πεδίο ροής αέρα — φιλτραρισμένη παροχή από πάνω με εξαγωγή προς τα κάτω από κάτω διατηρεί την ομίχλη μακριά από τον χειριστή και από την τελική επιφάνεια.

Κατασκευασμένο για μακριά, βαριά εξαρτήματα — ο θάλαμος έχει διαστάσεις για εξαρτήματα μήκους έως 2.000 mm, και το σύστημα ραφιού και ραγών χειρίζεται φορτία πολλών εκατοντάδων κιλών.

Οριζόντια ανάρτηση — διατηρεί το φορτίο χαμηλά και σταθερό, επιτρέπει την τοποθέτηση εξαρτημάτων σε επίπεδα και διατηρεί το ύψος του θαλάμου μέτριο όπου ο χώρος είναι περιορισμένος.

Γρήγορη, ομοιόμορφη σκλήρυνση — τα θερμαντικά στοιχεία και ένας ανεμιστήρας κυκλοφορίας υψηλής θερμοκρασίας φέρνουν γρήγορα το φορτίο σε θερμοκρασία και το διατηρούν ομοιόμορφα σε ολόκληρο το ράφι.

Ασφαλής αλλαγή ψύξης — ένας μηχανοκίνητος απορροφητήρας αλλάζει τον φούρνο σε λειτουργία ψύξης για την εκκένωση ζεστού αέρα στο τέλος του κύκλου.

Λειτουργία παρτίδας — ο ψεκασμός και η σκλήρυνση εκτελούνται παράλληλα σε δύο μονάδες, αντί για μία καμπίνα που περιμένει να αλλάξει λειτουργία.

  03    Τεχνικά δεδομένα

* Οι διαστάσεις, η ροή αέρα και η ισχύς θέρμανσης επιβεβαιώνονται κατά τη μηχανική μελέτη διάταξης και εξαρτώνται από το μέγεθος του εξαρτήματος, τον τύπο της επίστρωσης και την απαιτούμενη απόδοση. Τα παραπάνω στοιχεία τεμαχίων εργασίας είναι ένα ενδεικτικό παράδειγμα.

  04    Εφαρμογές

Αυτή η διαμόρφωση έχει σχεδιαστεί για εξαρτήματα εξαγωγής και υψηλής θερμοκρασίας που είναι μακριά, μέτρια βαριά και παράγονται σε σταθερούς αλλά μέτριους όγκους:

Εξαγωγή αυτοκινήτων — σιγαστήρες, καζανάκια, κελύφη σιγαστήρων και συγκροτήματα τελικών σωλήνων

Βιομηχανική εξαγωγή — περιβλήματα εξαγωγής γεννητριών και κινητήρων, σώματα βιομηχανικών σιγαστήρων

Εργασίες ανθεκτικές στη θερμότητα — εξαρτήματα επικαλυμμένα με ανθεκτικά στη θερμότητα σμάλτα που απαιτούν καθορισμένη θερμοκρασία σκλήρυνσης και χρόνο διατήρησης

Κατασκευές από ανοξείδωτο χάλυβα — μακριά συγκολλημένα κελύφη, σωληνωτά περιβλήματα και παρόμοια εξαρτήματα μήκους περίπου 2.000 mm

Οι τυπικές επικαλύψεις περιλαμβάνουν ανθεκτικό στη θερμότητα ασημί σμάλτο, αστάρι, τελική επίστρωση και άλλα συστήματα με βάση διαλύτες. Τα υποστρώματα από ανοξείδωτο χάλυβα πρέπει να απολιπανθούν και να αμμοβοληθούν, ή να ασταρωθούν, πριν την επίστρωση — θα σας συμβουλεύσουμε σχετικά με τη διαδρομή προεπεξεργασίας όταν μας στείλετε τα δεδομένα της επίστρωσης.

  05    Επιλογή της σωστής διαμόρφωσης

  06    Οφέλη για τον πελάτη

Ανάλογη επένδυση — ένα σύστημα παρτίδας ταιριάζει σε σταθερούς, μέτριους όγκους χωρίς να πληρώνετε για αχρησιμοποίητη χωρητικότητα συνεχούς γραμμής.

Καθαρότερο φινίρισμα — η σύλληψη με κουρτίνα νερού συν την εξαγωγή προς τα κάτω απομακρύνει την υπερβολική εκτόξευση από την υγρή μεμβράνη.

Ασφαλής χειρισμός βαρέων φορτίων — οι ράγες και τα ροδάκια μετακινούν τα φορτωμένα ράφια αντί για ανθρώπους που μεταφέρουν βαριά, υγρά εξαρτήματα.

Επαναλαμβανόμενη σκλήρυνση — ελεγχόμενη κλίση, χρόνος διατήρησης και εξαναγκασμένη κυκλοφορία δίνουν ομοιόμορφα αποτελέσματα σε ολόκληρο το φορτίο.

Ευέλικτο για μικτά μεγέθη — τα ράφια και τα προγράμματα προσαρμόζονται καθώς αλλάζει η γκάμα των προϊόντων.

Συχνές Ερωτήσεις

Ε: Τι είναι ένας θάλαμος ψεκασμού για σιγαστήρες;  Α: Ένας θάλαμος ψεκασμού με διαστάσεις και εξοπλισμό για μακριά εξαρτήματα εξαγωγής όπως σιγαστήρες και καζανάκια. Σε αυτό το σύστημα είναι ένας θάλαμος με κουρτίνα νερού: μια ροή νερού στον πίσω τοίχο συλλαμβάνει την υπερβολική εκτόξευση πριν αυτή παραμείνει στον αέρα.

Ε: Γιατί να το συνδυάσετε με ξεχωριστό φούρνο σκλήρυνσης;  Α: Επειδή ο ψεκασμός και η σκλήρυνση μπορούν στη συνέχεια να εκτελούνται παράλληλα — ένα ράφι ψεκάζεται ενώ ένα άλλο σκληραίνει. Αυτό αυξάνει την αποτελεσματική απόδοση χωρίς μεγαλύτερη ενιαία καμπίνα.

Ε: Τι θερμοκρασία μπορεί να φτάσει ο φούρνος;  Α: Η τυπική διαμόρφωση φτάνει τους 150 °C και τους διατηρεί για τον χρόνο σκλήρυνσης που απαιτεί η επίστρωση, με εξαναγκασμένη κυκλοφορία για ομοιόμορφη θερμοκρασία. Υψηλότερα σημεία ρύθμισης είναι διαθέσιμα κατόπιν αιτήματος.

Ε: Πώς μετακινούνται τα βαριά εξαρτήματα μεταξύ των ζωνών;  Α: Τα εξαρτήματα κρεμιούνται οριζόντια σε ένα ατσάλινο ράφι που κινείται σε βαριά ροδάκια κατά μήκος ραγών δαπέδου. Ένας χειριστής μπορεί να μετακινήσει ένα πλήρες φορτίο, και τα τρόλεϊ μεταφοράς διατηρούν τον θάλαμο, τη ζώνη στεγνώματος και τον φούρνο να λειτουργούν παράλληλα.

Ε: Μπορεί να χειριστεί εξαρτήματα εκτός από σιγαστήρες;  Α: Ναι. Οποιοδήποτε μακρύ, μέτρια βαρύ μεταλλικό εξάρτημα έως περίπου 2.000 mm λειτουργεί — σώματα σιγαστήρων, περιβλήματα εξαγωγής, συγκολλημένα κελύφη και σωληνωτές κατασκευές. Οι διατάξεις ραφιών και ραγών κατασκευάζονται για το εξάρτημά σας.

Ε: Μπορώ να επιλέξω ξηρό φιλτράρισμα αντί για κουρτίνα νερού;  Α: Ναι. Και τα δύο είναι διαθέσιμα. Η κουρτίνα νερού είναι κατάλληλη για επικαλύψεις με βάση διαλύτες και υψηλότερα φορτία υπερβολικής εκτόξευσης. Οι θάλαμοι ξηρού φίλτρου είναι κατάλληλοι για χαμηλότερους όγκους ή τοποθεσίες όπου ο χειρισμός νερού είναι ανέφικτος.

Ε: Είναι κατάλληλο για εξαρτήματα από ανοξείδωτο χάλυβα;  Α: Ναι, αλλά ο ανοξείδωτος χάλυβας χρειάζεται προετοιμασία. Απολιπάνετε και αμμοβολήστε, ή χρησιμοποιήστε ένα κατάλληλο αστάρι, πριν την επίστρωση. Στείλτε μας το φύλλο δεδομένων της επίστρωσης και θα σας συμβουλεύσουμε σχετικά με τη διαδρομή προεπεξεργασίας.

Ε: Παρέχεται πιστοποίηση CE;  Α: Ναι. Παρέχουμε πιστοποίηση CE, αγγλικά εγχειρίδια και αντιεκρηκτικούς ανεμιστήρες και κινητήρες. Η ταξινόμηση ATEX επιβεβαιώνεται έναντι του σημείου ανάφλεξης του χώρου σας και της επίστρωσης πριν καθοριστεί η προδιαγραφή.

Ε: Ποιες πληροφορίες χρειάζεστε για μια προσφορά;  Α: Διαστάσεις και βάρος εξαρτήματος, τύπος επίστρωσης με TDS/MSDS, απαιτούμενη θερμοκρασία και χρόνος σκλήρυνσης, ετήσια παραγωγή και πρόγραμμα βάρδιας, διαθέσιμες υπηρεσίες κοινής ωφέλειας και διάταξη εργαστηρίου με μεγέθη θυρών.

Δείτε το σε δράση: διαβάστε τη μελέτη περίπτωσης αυτού του συστήματος που παραδόθηκε σε ευρωπαίο κατασκευαστή συστημάτων εξαγωγής — θάλαμος ψεκασμού με κουρτίνα νερού, φούρνος σκλήρυνσης παρτίδας και χειρισμός ραφιού σε ράγες δαπέδου για επίστρωση σιγαστήρων ανθεκτική στη θερμότητα.

Επικοινωνήστε με τον κ. Tim για προσφορά: +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Στείλτε μας τις διαστάσεις του εξαρτήματός σας, το βάρος, το φύλλο δεδομένων επίστρωσης και την ετήσια παραγωγή — θα σχεδιάσουμε τον κατάλληλο θάλαμο ψεκασμού και φούρνο σκλήρυνσης για το εργαστήριό σας.
