ΟΡΤ-Λάση ISO 7 Ρομποτική γραμμή επίχρισής καθαρού δωματίου

OPT-Line ISO 7 — Cleanroom Robotic Coating Line

Για Οπτικά Ανταλλακτικά Αυτοκινήτων · Σκληρή επίστρωση + Αντιομίχλη + Ωρίμανση LED UV · ISO 7 περίβλημα Cleanroom

ΚΑΘΑΡΙΟΤΗΤΑ

ISO 7
(ISO 14644-1)

ΙΚΑΝΟΤΗΤΑ

60 → 300 τμχ / ώρα

ΠΕΡΙΦΡΑΞΗ

15 × 12 × 5 μ
(με δυνατότητα διαμόρφωσης)

ΣΥΜΜΟΡΦΩΣΗ

CE · ATEX
κατόπιν αιτήματος

Κλάση ISO

≥0,5 μm σωματίδια / m³

Παλαιότερο όνομα

Τυπική εφαρμογή

ISO 5

3.520

Τάξη 100

Ημιαγωγοί, ασηπτική πλήρωση

ISO 6

35.200

Τάξη 1.000

Οπτικά ακριβείας, ιατρικές συσκευές

ISO 7

352.000

Κατηγορία 10.000

Φαρμακευτική, ιατρική, επίστρωση ακριβείας ← αυτή τη γραμμή

ISO 8

3.520.000

Τάξη 100.000

Γενικοί βιομηχανικοί καθαροί χώροι

ISO 9

35.200.000

—

Κανονικό κλιματιζόμενο δωμάτιο

Γιατί το 0,5 micron έχει σημασία

Το πάχος μιας ανθρώπινης τρίχας είναι περίπου 50 μικρά — εκατό φορές μεγαλύτερο από τα στοιχεία ελέγχου ISO 7 μεγέθους σωματιδίων. Αυτά τα σωματίδια είναι αόρατα στο μάτι, αλλά σε μια υγρή οπτική επικάλυψη καθένα γίνεται ένα ορατό φωτεινό σημείο μετά τη σκλήρυνση. Αυτός είναι ο λόγος για τον οποίο οι γραμμές οπτικής επίστρωσης λειτουργούν σύμφωνα με το ISO 7 και όχι με ένα γενικό βιομηχανικό πρότυπο.

1 · Φιλτράρισμα τερματικού HEPA

Το προ-φίλτρο G4 προστατεύει τα κατάντη στάδια, τα φίλτρα σακούλας F7/F9 αφαιρούν τα λεπτά σωματίδια και τα φίλτρα ακροδεκτών HEPA H13/H14 στο πλέγμα οροφής αφαιρούν το 99,95% ή περισσότερα από τα υπόλοιπα σωματίδια πριν φτάσει ο αέρας στο εξάρτημα.

2 · Υψηλός ρυθμός αλλαγής αέρα

Το ISO 7 απαιτεί συνήθως 30 έως 60 αλλαγές αέρα την ώρα. Η σταθερή αραίωση είναι αυτή που κρατά την αντίστροφη μέτρηση των σωματιδίων ενώ η γραμμή λειτουργεί — μια μονάδα επίστρωσης 900 m³ στα 40 ACH χρειάζεται περίπου 36.000 m³/h αέρα παροχής.

3 · Θετική πίεση

Η καθαρή ζώνη διατηρείται σε υψηλότερη πίεση από τη γύρω περιοχή, οπότε όταν ανοίγει μια πόρτα, ο αέρας ρέει προς τα έξω. Ο βρώμικος αέρας δεν μπορεί ποτέ να εισχωρήσει. Η πίεση παρακολουθείται και ειδοποιείται από το PLC.

4 · Έλεγχος ανθρώπων και υλικού

Οι χειριστές είναι η μεγαλύτερη πηγή σωματιδίων - ένα άτομο που περπατά αποβάλλει δεκάδες χιλιάδες νιφάδες δέρματος ανά λεπτό. Τα αεροφράγματα (SAS), τα κολλώδη χαλάκια, τα ρούχα καθαρισμού και τα αποδυτήρια (Vestiaires) δεν είναι προαιρετικά πρόσθετα. αποτελούν μέρος της ταξινόμησης.

#

Σταθμός

Λειτουργία

1

Φόρτωση & στερέωση

Φακοί τοποθετημένοι σε ράφια στο επίπεδο του δαπέδου. 16 τεμ ανά ράφι ως στάνταρ.

2

Προεπεξεργασία / ξεσκόνισμα

Η απαγωγή ιονισμένου αέρα αφαιρεί τα σωματίδια πριν από την επίστρωση.

3

Ρομποτική σκληρή επίστρωση

Το ρομπότ έξι αξόνων εφαρμόζει τη σκληρή επίστρωση που σκληρύνεται με υπεριώδη ακτινοβολία μέσα στον φιλτραρισμένο θάλαμο.

4

Flash-off

Ελεγχόμενη παραμονή κάτω από καθαρή, φιλτραρισμένη ροή αέρα πριν από τη σκλήρυνση.

5

LED UV σκλήρυνση

Η σήραγγα LED UV σκληραίνει τη σκληρή στρώση σε δευτερόλεπτα, σε χαμηλή θερμοκρασία υποστρώματος.

6

Αντιθαμβωτική επίστρωση

Ρομποτική ή χειροκίνητη εφαρμογή της αντιθαμβωτικής επίστρωσης 1K.

7

Ηλεκτρικός φούρνος πολυμερισμού

Ηλεκτρικός φούρνος με έλεγχο θερμοκρασίας ζώνης για θερμική σκλήρυνση ή προθέρμανση.

8

Ψύξη

Το φιλτραρισμένο τμήμα ψύξης φέρνει τα εξαρτήματα σε θερμοκρασία χειρισμού.

9

Εκφόρτωση & επιθεώρηση

Τα εξαρτήματα εξέρχονται από το περίβλημα για εκφόρτωση και έλεγχο ποιότητας εν σειρά.

Ρομποτικός ψεκασμός — ρομπότ έξι αξόνων που εφαρμόζει επίστρωση σε κρεμαστές βάσεις φακών.

Ενσωματωμένη σκλήρυνση — LED UV σήραγγα ακολουθούμενη από ηλεκτρικό φούρνο σκλήρυνσης.

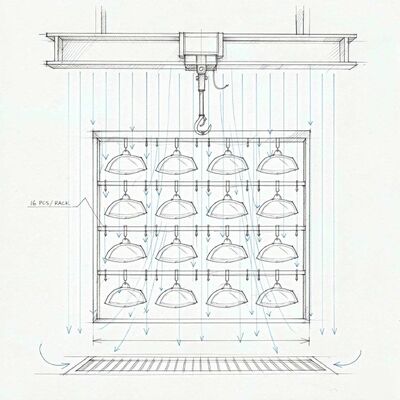

Σχάρα μεταφοράς πάνω από το κεφάλι — 16 φακοί ανά ράφι κάτω από στρωτό καθαρό αέρα.

Παράμετρος

Προσδιορισμός

τεμάχιο εργασίας

Φακοί προβολέων / πίσω φανών αυτοκινήτου, ανακλαστήρες, καλύμματα λαμπτήρων

Υπόστρωμα

PC, PMMA — jigging σχεδιασμένο για να χωρίζει τη γεωμετρία

Φόρτωση rack

16 τμχ ανά ράφι (με δυνατότητα τροποποίησης)

Ικανότητα

Βασική γραμμή 60 τμχ/ώρα, με δυνατότητα κλιμάκωσης σε 300 τμχ/ώρα

Τάξη καθαρής αίθουσας

ISO 7 (ISO 14644-1) στη ζώνη επίστρωσης

Περίβλημα καθαριότητας

15.000 × 12.000 × 5.000 mm (Μ × Π × Υ) — με δυνατότητα διαμόρφωσης

Διήθηση

Προφίλτρο G4 + φίλτρο σακούλας F7/F9 + τερματικό φιλτράρισμα HEPA H13/H14

Αλλαγές αέρα

30–60 ACH, σχεδιασμένο σύμφωνα με τον συμφωνημένο όγκο τάξης και δωματίου

Μοτίβο ροής αέρα

Κατακόρυφη στρωτή προς τα κάτω βύθιση, θετική πίεση, αέρας επιστροφής στο επίπεδο του δαπέδου

Ρομπότ ζωγραφικής

Ρομπότ 1–2 × έξι αξόνων, κατηγορία ωφέλιμου φορτίου 120–200 kg, συσκευασία ψεκασμού και προμήθεια βαφής

Μετακομιστής

εναέριος μεταφορέας ή μεταφορέας δαπέδου-σιδηροτροχιάς, με κίνηση VFD

UV σκλήρυνση

LED UV σήραγγα, μεγέθους για επίστρωση TDS και ταχύτητα γραμμής

Θερμική σκλήρυνση

Ηλεκτρικός φούρνος με έλεγχο ζώνης, περιβάλλοντος στους 220 °C

Εξοικονόμηση ενέργειας

Έξυπνο σύστημα ελέγχου VFD. Ανάκτηση θερμότητας πλάκας διασταυρούμενης ροής EcoSmart

Ελεγχος

PLC + HMI, διαχείριση συνταγών, παρακολούθηση πίεσης, αρχείο καταγραφής συναγερμών

Τροφοδοτικό

380 V / 50 Hz / 3-φασικό (άλλα τοπικά πρότυπα διαθέσιμα)

Συμμόρφωση

CE; Διαμόρφωση συμβατή με ATEX διαθέσιμη κατόπιν αιτήματος (Ζώνη 1 / Ζώνη 2)

Η διαχείριση αέρα είναι το βασικό μας προϊόν

Η μονάδα διαχείρισης αέρα που εξυπηρετεί έναν θάλαμο ψεκασμού — φιλτράρισμα, στρωτή παροχή, έλεγχος θερμοκρασίας και υγρασίας, καυσαερίων και ανάκτησης θερμότητας — είναι ο βασικός εξοπλισμός που κατασκευάζουμε, όχι επιπλέον υπεργολαβία. Για μια μονάδα επίστρωσης 900 m³ αυτή είναι μια καλά αποδεδειγμένη κλίμακα για εμάς.

Ειλικρινής όσον αφορά το πεδίο εφαρμογής

Η δύναμή μας είναι η γραμμή επίστρωσης και το σύστημα αέρα που την εξυπηρετεί. Ένα κεντρικό σύστημα HVAC σε όλο το εργοστάσιο είναι μια διαφορετική πειθαρχία, και θα το πούμε αυτό αντί να το υποσχόμαστε υπερβολικά. Όπου δεν είμαστε ο κατάλληλος προμηθευτής, το λέμε ξεκάθαρα.

Αποδεδειγμένα έργα βαριάς βιομηχανίας

Πλήρως κλειστοί θάλαμοι ψεκασμού για δεξαμενές μετασχηματιστών 50 τόνων, 9,8 m στο Jubail, Σαουδική Αραβία. ένα ανασυρόμενο θάλαμο 15 × 7 × 6 m για έναν Ευρωπαίο κατασκευαστή μεταλλικών κατασκευών· ένα προσαρμοσμένο πρόγραμμα τεσσάρων μονάδων στη Ρωσία.

Ενσωματωμένη ενεργειακή απόδοση

Έξυπνος έλεγχος εξοικονόμησης ενέργειας VFD και ανάκτηση θερμότητας πλακών εγκάρσιας ροής EcoSmart μειώνουν το φορτίο φρέσκου αέρα — το οποίο είναι το μεγαλύτερο κόστος λειτουργίας σε μια γραμμή επίστρωσης 100% φρέσκου αέρα.
